開槽球面圓柱頭 AB ABR自攻螺釘 ASME B 18.6.3 (T21+T40) - 2013

選擇規格尺寸 點擊↓

0#

1#

2#

3#

4#

5#

6#

7#

8#

10#

12#

1/4

5/16

3/8

7/16

1/2

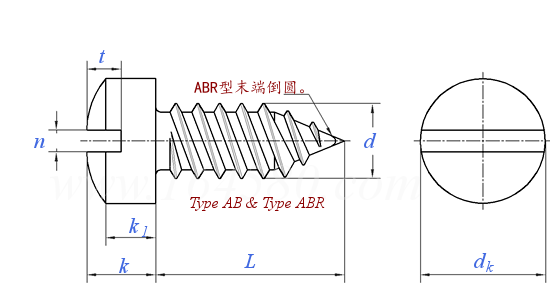

ASME B 18.6.3 (T21+T40) - 2013 開槽球面圓柱頭 AB ABR自攻螺釘

尺寸單位: inch
美标ASME B18.6.3 (T21+T40) - 2013 ASME18.6 開槽球面圓柱頭 AB ABR自攻螺釘
ASME B 18.6.3 (T21+T40) - 2013 開槽球面圓柱頭 AB ABR自攻螺釘
掃一掃分享
公差 最小破壞扭矩 牌号等級
螺紋尺寸
d
0# 1# 2# 3# 4# 5# 6# 7#
d 公稱
PP
dk 最大值
最小值
k 最大值
最小值
n 最大值
最小值
t 最大值
最小值
k1 最大值
最小值
L0 ④ 公稱
Y ④ 螺紋過渡長度(全螺紋) 最大值
b ④ 螺紋長度 (長螺釘) 最小值
0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1510
48 42 32 28 24 20 20 19
0.096 0.118 0.140 0.161 0.183 0.205 0.226 0.248
0.083 0.104 0.124 0.145 0.166 0.187 0.208 0.229
0.055 0.066 0.083 0.095 0.107 0.120 0.132 0.144
0.047 0.058 0.066 0.077 0.088 0.100 0.111 0.122
0.023 0.026 0.031 0.035 0.039 0.043 0.048 0.048
0.016 0.019 0.023 0.027 0.031 0.035 0.039 0.039
0.025 0.031 0.037 0.043 0.048 0.054 0.060 0.065
0.015 0.020 0.025 0.030 0.035 0.040 0.045 0.049
0.043 0.053 0.062 0.070 0.079 0.088 0.096 0.105
0.038 0.045 0.053 0.061 0.069 0.078 0.086 0.094
7/16 9/16 5/8 3/4 13/16 15/16 1 1-1/8
0.021 0.024 0.031 0.036 0.042 0.050 0.050 0.053
0.360 0.440 0.520 0.590 0.670 0.750 0.830 0.910
螺紋尺寸
d
8# 10# 12# 1/4 5/16 3/8 7/16 1/2
d 公稱
PP
dk 最大值
最小值
k 最大值
最小值
n 最大值
最小值
t 最大值
最小值
k1 最大值
最小值
L0 ④ 公稱
Y ④ 螺紋過渡長度(全螺紋) 最大值
b ④ 螺紋長度 (長螺釘) 最小值
0.1640 0.1900 0.2160 0.2500 0.3125 0.3750 0.4375 0.5000
18 16 14 14 12 12 10 10
0.270 0.313 0.357 0.414 0.518 0.622 0.625 0.750
0.250 0.292 0.334 0.389 0.490 0.590 0.589 0.710
0.156 0.180 0.205 0.237 0.295 0.355 0.368 0.412
0.133 0.156 0.178 0.207 0.262 0.315 0.321 0.362
0.054 0.060 0.067 0.075 0.084 0.094 0.094 0.106
0.045 0.050 0.056 0.064 0.072 0.081 0.081 0.091
0.071 0.083 0.094 0.109 0.137 0.164 0.170 0.190
0.054 0.064 0.074 0.087 0.110 0.133 0.135 0.151
0.113 0.130 0.148 0.170 0.211 0.253 0.265 0.297
0.102 0.118 0.134 0.155 0.194 0.233 0.242 0.273
1-1/4 1-3/8 1-5/8 1-13/16 1-13/16 1-7/8 1-7/8 1-7/8
0.056 0.062 0.071 0.071 0.083 0.083 0.100 0.100
0.980 1.140 1.300 1.500 1.500 1.500 1.500 1.500
①,若以小數規定公稱直徑，應省略小數前和小數點後第四位的零。
②,螺釘末端釘尖上不允許因螺紋輾壓而形成的虛尖，允許略帶圓弧或圓鈍形末端。
③,小于等于8#的螺釘，螺紋牙頂平面寬度不應超過0.004in，大于8#的應不超過0.006in。
④,正常情況下，當螺釘長度小于等于其公稱長度L0時應采用全螺紋，過渡螺紋長度應小于等于Y；若螺釘長度大于其公稱長度L0可采用半牙型式，但其螺紋長度應不小于b。
