液壓氣動用球漲式堵頭 JB /T 9157 - 2011

---

• 

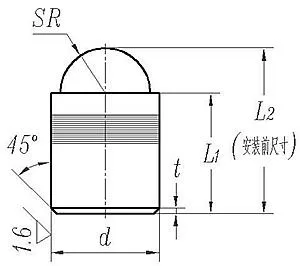

  球漲式堵頭安裝尺寸







  d	4	5	6	7	8	9	10	12	14	15	16	18	20	22
  h	4	5.5	6.5	7.5	8.5	10	11	13	15	16	17	19	21.5	23.5




• 

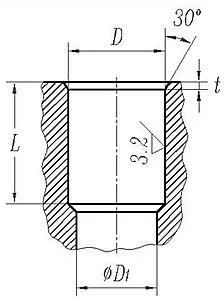

  封堵孔尺寸







  D	H	D1	t
  4	≥5	≤3	0.3
  5	≥6.5	≤4	0.3
  6	≥7.5	≤5	0.3
  7	≥8.5	≤6	0.3
  8	≥9.5	≤7	0.3
  9	≥11	≤8	0.3
  10	≥12	≤9	0.5
  12	≥14	≤10.5	0.5
  14	≥16	≤12.5	0.5
  15	≥17	≤13.5	0.5
  16	≥18	≤14.5	0.5
  18	≥20	≤16.5	0.5
  20	≥22.5	≤18	0.5
  22	≥24.5	≤20	0.5







• 

  封堵孔材料與加工工藝




    封堵孔材料：灰口鑄鐵，球墨鑄鐵；抗拉強度 σ_b ≤ 1000 Mpa、硬度≤ 250 HB 的鋼或合金鋼；銅；中、高強度鋁合金。

    封堵孔加工工藝：鑽孔後鉸孔。

• 

  安裝、拆除方法說明




    安裝方法說明：

        a) 封堵孔表面應避免與油或油脂接觸；

        b) 插入堵頭，借助手錘和合适的沖頭将鋼球壓入堵頭孔内即可；

        c) 封堵孔最小壁厚不得小于堵頭直徑；如壁厚小于堵頭直徑，應進行試驗。

    拆除方法：球漲式堵頭的鋼球硬度≤40 HRC。若需拆除堵頭，可用硬質合金鑽頭鑽去。當直徑大于 6 mm 時，可分次鑽去。

• 

  适用溫度範圍




    球漲式堵頭的适用溫度範圍為 -40~100℃。
