汽車用環槽鉚釘連接副 T/ZZB 1728 - 2020

選擇規格尺寸點擊↓

尺寸單位: mm

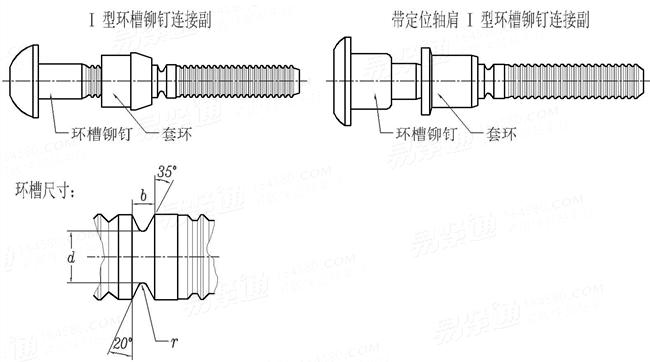

浙江制造團體标準T/ZZB 1728 - 2020 T/ZZB1728 1728 汽車用環槽鉚釘連接副

掃一掃分享

公差

公稱直徑

d	槽底直徑	公稱
		最大值
		最小值
b	槽寬	公稱
		最大值
		最小值
r	槽底圓弧半徑

3.78	5.29	6.1
3.88	5.34	6.15
3.68	5.24	6.05
1.59	1.8	2.3
1.64	2	2.5
1.54	1.6	2.1
0.35	0.45	0.55

技術條件和引用标準

原材料
機械性能	性能等級
	環槽鉚釘
	套環
表面處理
表面缺陷

化學成分
環槽鉚釘：C（0.25~0.55%），P（≤ 0.025%），S（≤ 0.025%）
套環：C（0.05~0.20%），P（≤ 0.035%），S（≤ 0.035%）

10.9R

抗拉強度：1040~1190 MPa
非比例延伸0.2%的應力最小值Rp0.2/MPa：≥ 940
斷後延伸率：≥ 9%
洛氏硬度：34~39 HRC
布氏硬度：323~369 HBW
維氏硬度：327~374 HV

洛氏硬度：75~89 HRC
布氏硬度：122~183 HBW
維氏硬度：132~180 HV

不經處理；
電鍍技術要求按GB/T 5267.1；
非電解鋅片塗層技術要求按GB/T 5267.2；
熱浸鍍鋅技術要求按GB/T 5267.3；
黑色氧化膜技術要求按GB/T 15519；
磷酸鹽轉化膜技術要求按GB/T 11376；
如需其他技術要求或表面處理，應由供需協議。
套環出廠前應經過表面潤滑處理。
電鍍表面處理的環槽柳釘氫脆耍求參照GB/T 5267.1。

環槽柳釘按GB/T 5779.1 規定。
套環按GB/T 5779.2 規定。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
