首頁 產品與标準 JB /T 6653 (M) - 2013 扁形鋼絲圓柱螺旋中型壓縮彈簧（色标：紅）

扁形鋼絲圓柱螺旋中型壓縮彈簧（色标：紅） JB /T 6653 (M) - 2013

選擇規格尺寸 點擊↓

10 ×25

10 ×30

10 ×40

10 ×45

10 ×50

10 ×63

10 ×75

10 ×80

13 ×25

13 ×30

13 ×40

13 ×45

13 ×50

13 ×63

13 ×75

13 ×80

13 ×90

16 ×25

16 ×30

16 ×40

16 ×45

16 ×50

16 ×63

16 ×75

16 ×80

16 ×90

16 ×100

20 ×25

20 ×30

20 ×40

20 ×45

20 ×50

20 ×63

20 ×75

20 ×80

20 ×90

20 ×100

20 ×115

20 ×125

20 ×140

20 ×150

25 ×30

25 ×40

25 ×45

25 ×50

25 ×63

25 ×75

25 ×80

25 ×90

25 ×100

25 ×115

25 ×125

25 ×140

25 ×150

25 ×175

25 ×200

32 ×40

32 ×45

32 ×50

32 ×63

32 ×75

32 ×80

32 ×90

32 ×100

32 ×115

32 ×125

32 ×140

32 ×150

32 ×175

32 ×200

32 ×250

32 ×300

40 ×50

40 ×63

40 ×75

40 ×80

40 ×90

40 ×100

40 ×115

40 ×125

40 ×140

40 ×150

40 ×175

40 ×200

40 ×250

40 ×300

50 ×63

50 ×75

50 ×80

50 ×90

50 ×100

50 ×115

50 ×125

50 ×140

50 ×150

50 ×175

50 ×200

50 ×250

50 ×300

63 ×75

63 ×80

63 ×90

63 ×100

63 ×115

63 ×125

63 ×140

63 ×150

63 ×175

63 ×200

63 ×250

63 ×300

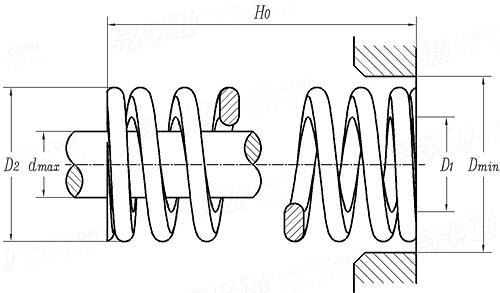

JB /T 6653 (M) - 2013 扁形鋼絲圓柱螺旋中型壓縮彈簧（色标：紅）

尺寸單位: mm
機械行業JB /T6653 (M) - 2013 JB6653 6653JB 扁形鋼絲圓柱螺旋中型壓縮彈簧（色标：紅）
JB /T 6653 (M) - 2013 扁形鋼絲圓柱螺旋中型壓縮彈簧（色标：紅）
掃一掃分享
公差
公稱直徑
D
10
×25 		10
×30 		10
×40 		10
×45 		10
×50 		10
×63 		10
×75 		10
×80 		13
×25 		13
×30 		13
×40 		13
×45 		13
×50 		13
×63
d
D2
D1
H0
彈簧剛度F, N/mm
變形量f32 /規定值
負荷 F32 / N /規定值
變形量f40 /最大值
負荷 F40 / N /規定值
5 5 5 5 5 5 5 5 6.5 6.5 6.5 6.5 6.5 6.5
9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 12.5 12.5 12.5 12.5 12.5 12.5
5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 7 7 7 7 7 7
25 30 40 45 50 63 75 80 25 30 40 45 50 63
16 13.3 10 8.9 8 6.3 5.3 5 28.5 23.8 17.9 15.9 14.3 11.4
7 8.4 11.2 12.6 14 17.6 21 22.4 7 8.4 11.2 12.6 14 17.6
112 112 112 112 112 112 112 112 200 200 200 200 200 200
8.8 10.5 14 15.8 17.5 22.1 26.3 28 8.8 10.5 14 15.8 17.5 22.1
140 140 140 140 140 140 140 140 250 250 250 250 250 250
公稱直徑
D
13
×75 		13
×80 		13
×90 		16
×25 		16
×30 		16
×40 		16
×45 		16
×50 		16
×63 		16
×75 		16
×80 		16
×90 		16
×100 		20
×25
d
D2
D1
H0
彈簧剛度F, N/mm
變形量f32 /規定值
負荷 F32 / N /規定值
變形量f40 /最大值
負荷 F40 / N /規定值
6.5 6.5 6.5 8 8 8 8 8 8 8 8 8 8 10
12.5 12.5 12.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 19.5
7 7 7 8.5 8.5 8.5 8.5 8.5 8.5 8.5 8.5 8.5 8.5 10.5
75 80 90 25 30 40 45 50 63 75 80 90 100 25
9.5 8.9 7.9 51.3 42.9 32.1 28.5 25.7 20.4 17.1 16.1 14.3 12.9 85.5
21 22.4 25.2 7 8.4 11.2 12.6 14 17.6 21 22.4 25.2 28 7
200 200 200 360 360 360 360 360 360 360 360 360 360 600
26.3 28 31.5 8.8 10.5 14 15.8 17.5 22.1 26.3 28 31.5 35 8.8
250 250 250 450 450 450 450 450 450 450 450 450 450 750
公稱直徑
D
20
×30 		20
×40 		20
×45 		20
×50 		20
×63 		20
×75 		20
×80 		20
×90 		20
×100 		20
×115 		20
×125 		20
×140 		20
×150 		25
×30
d
D2
D1
H0
彈簧剛度F, N/mm
變形量f32 /規定值
負荷 F32 / N /規定值
變形量f40 /最大值
負荷 F40 / N /規定值
10 10 10 10 10 10 10 10 10 10 10 10 10 12.5
19.5 19.5 19.5 19.5 19.5 19.5 19.5 19.5 19.5 19.5 19.5 19.5 19.5 24.5
10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 13
30 40 45 50 63 75 80 90 100 115 125 140 150 30
71.4 53.6 47.5 42.9 34 28.5 26.8 23.8 21.4 18.6 17.1 45.3 14.3 114.3
8.4 11.2 12.6 14 17.6 21 22.4 25.2 28 32.2 35 39.2 42 8.4
600 600 600 600 600 600 600 600 600 600 600 600 600 960
10.5 14 15.8 17.5 22.1 26.3 28 31.5 35 40.3 43.8 49 52.2 10.5
750 750 750 750 750 750 750 750 750 750 750 750 750 1200
公稱直徑
D
25
×40 		25
×45 		25
×50 		25
×63 		25
×75 		25
×80 		25
×90 		25
×100 		25
×115 		25
×125 		25
×140 		25
×150 		25
×175 		25
×200
d
D2
D1
H0
彈簧剛度F, N/mm
變形量f32 /規定值
負荷 F32 / N /規定值
變形量f40 /最大值
負荷 F40 / N /規定值
12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5
24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5
13 13 13 13 13 13 13 13 13 13 13 13 13 13
40 45 50 63 75 80 90 100 115 125 140 150 175 200
85.7 76.2 68.6 54.4 45.7 42.9 38.1 34.3 29.8 27.4 24.5 22.9 19.6 17.1
11.2 12.6 14 17.6 21 22.4 25.2 28 32.2 35 39.2 42 49 56
960 960 960 960 960 960 960 960 960 960 960 960 960 960
14 15.8 17.5 22.1 26.3 28 31.5 35 40.3 43.8 49 52.2 61.3 70
1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200
公稱直徑
D
32
×40 		32
×45 		32
×50 		32
×63 		32
×75 		32
×80 		32
×90 		32
×100 		32
×115 		32
×125 		32
×140 		32
×150 		32
×175 		32
×200
d
D2
D1
H0
彈簧剛度F, N/mm
變形量f32 /規定值
負荷 F32 / N /規定值
變形量f40 /最大值
負荷 F40 / N /規定值
16 16 16 16 16 16 16 16 16 16 16 16 16 16
31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5
16.5 16.5 16.5 16.5 16.5 16.5 16.5 16.5 16.5 16.5 16.5 16.5 16.5 16.5
40 45 50 63 75 80 90 100 115 125 140 150 175 200
160.7 142.9 128.6 102 85.6 80.4 71.4 64.3 55.9 51.4 45.9 42.9 36.7 32.1
11.2 12.6 14 17.6 21 22.4 25.2 28 32.2 35 39.2 42 49 56
1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800
14 15.8 17.5 22.1 26.3 28 31.5 35 40.3 43.8 49 52.2 61.3 70
2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250
公稱直徑
D
32
×250 		32
×300 		40
×50 		40
×63 		40
×75 		40
×80 		40
×90 		40
×100 		40
×115 		40
×125 		40
×140 		40
×150 		40
×175 		40
×200
d
D2
D1
H0
彈簧剛度F, N/mm
變形量f32 /規定值
負荷 F32 / N /規定值
變形量f40 /最大值
負荷 F40 / N /規定值
16 16 20 20 20 20 20 20 20 20 20 20 20 20
31.5 31.5 39 39 39 39 39 39 39 39 39 39 39 39
16.5 16.5 21 21 21 21 21 21 21 21 21 21 21 21
250 300 50 63 75 80 90 100 115 125 140 150 175 200
25.7 21.4 188.6 149.7 125.6 117.9 104.8 94.3 81.9 75.4 67.4 62.9 53.9 47.1
70 84 14 17.6 21 22.4 25.2 28 32.2 35 39.2 42 49 56
1800 1800 2640 2640 2640 2640 2640 2640 2640 2640 2640 2640 2640 2640
87.5 105 17.5 22.1 26.3 28 31.5 35 40.3 43.8 49 52.2 61.3 70
2250 2250 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300 3300
公稱直徑
D
40
×250 		40
×300 		50
×63 		50
×75 		50
×80 		50
×90 		50
×100 		50
×115 		50
×125 		50
×140 		50
×150 		50
×175 		50
×200 		50
×250
d
D2
D1
H0
彈簧剛度F, N/mm
變形量f32 /規定值
負荷 F32 / N /規定值
變形量f40 /最大值
負荷 F40 / N /規定值
20 20 25 25 25 25 25 25 25 25 25 25 25 25
39 39 49 49 49 49 49 49 49 49 49 49 49 49
21 21 26 26 26 26 26 26 26 26 26 26 26 26
250 300 63 75 80 90 100 115 125 140 150 175 200 250
37.7 31.4 229 192.4 180.4 160.3 144.3 125.4 115.4 103.1 96.2 82.4 72.1 57.7
70 84 17.6 21 22.4 25.2 28 32.2 35 39.2 42 49 56 70
2640 2640 4040 4040 4040 4040 4040 4040 4040 4040 4040 4040 4040 4040
87.5 105 22.1 26.3 28 31.5 35 40.3 43.8 49 52.2 61.3 70 87.5
3300 3300 5050 5050 5050 5050 5050 5050 5050 5050 5050 5050 5050 5050
公稱直徑
D
50
×300 		63
×75 		63
×80 		63
×90 		63
×100 		63
×115 		63
×125 		63
×140 		63
×150 		63
×175 		63
×200 		63
×250 		63
×300
d
D2
D1
H0
彈簧剛度F, N/mm
變形量f32 /規定值
負荷 F32 / N /規定值
變形量f40 /最大值
負荷 F40 / N /規定值
25 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5 31.5
49 62 62 62 62 62 62 62 62 62 62 62 62
26 33 33 33 33 33 33 33 33 33 33 33 33
300 75 80 90 100 115 125 140 150 175 200 250 300
48.1 312.1 292.9 260.3 234.3 203.6 187.3 167.3 156.2 133.8 117.1 93.7 78.1
84 21 22.4 25.2 28 32.2 35 39.2 42 49 56 70 84
4040 6560 6560 6560 6560 6560 6560 6560 6560 6560 6560 6560 6560
105 26.3 28 31.5 35 40.3 43.8 49 52.2 61.3 70 87.5 105
5050 8200 8200 8200 8200 8200 8200 8200 8200 8200 8200 8200 8200
①,表中f28表示壓縮量為28%H0，F28表示在f28變形量時的負荷。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
類似标準及供貨信息
1 沖模 矩形截面輕型壓縮彈簧（色标：綠） [國标]
GB /T 36524 (L) - 2018		 沖模 矩形截面輕型壓縮彈簧（色标：綠）
Tools for pressing-Compression springs with rectangular - Light spring rate (color code: green)
2 沖模 矩形截面中型壓縮彈簧（色标：藍） [國标]
GB /T 36524 (M) - 2018		 沖模 矩形截面中型壓縮彈簧（色标：藍）
Tools for pressing-Compression springs with rectangular - Medium spring rate (color code: blue)
3 沖模 矩形截面 重型壓縮彈簧（色标：紅） [國标]
GB /T 36524 (H) - 2018		 沖模 矩形截面 重型壓縮彈簧（色标：紅）
Tools for pressing-Compression springs with rectangular - Strong spring rate (color code: red)
4 沖模 矩形截面 特重型壓縮彈簧（色标：黃） [國标]
GB /T 36524 (EH) - 2018		 沖模 矩形截面 特重型壓縮彈簧（色标：黃）
Tools for pressing-Compression springs with rectangular - Extra strong spring rate (color code: yellow)
5 普通圓柱螺旋壓縮彈簧 （兩端圈并緊磨平或制扁） [國标]
GB /T 2089 - 2009		 普通圓柱螺旋壓縮彈簧 （兩端圈并緊磨平或制扁）
Cylindrical Coiled Compression Spring
6 小型圓柱螺旋碳素鋼壓縮彈簧 [國标]
GB /T 1973.3 - 2005		 小型圓柱螺旋碳素鋼壓縮彈簧
Small Cylindrically Coiled Compression Spring, Carbon Steel
7 小型圓柱螺旋不鏽鋼壓縮彈簧 [國标]
GB /T 1973.3 - 2005		 小型圓柱螺旋不鏽鋼壓縮彈簧
Small Cylindrically Coiled Compression Spring, Stainless Steel
8 圓線材制圓柱形螺旋彈簧，線材直徑0.5MM以下的冷繞壓縮彈簧 [德标]
DIN 2098-2 - 1970		 圓線材制圓柱形螺旋彈簧，線材直徑0.5MM以下的冷繞壓縮彈簧
Helical springs made from round wire; cold coiled compression springs below 0.5 mm wire diameter
9 圓線材制圓柱形螺旋彈簧，線材直徑0.5MM以上的冷繞壓縮彈簧 [德标]
DIN 2098-1 - 1968		 圓線材制圓柱形螺旋彈簧，線材直徑0.5MM以上的冷繞壓縮彈簧
Helical springs made from round wire; cold coiled compression springs above and including 0.5 mm wire diameter
10 沖模 矩形截面輕型壓縮彈簧（色标：綠） [國際]
ISO 10243 (L) - 2019		 沖模 矩形截面輕型壓縮彈簧（色标：綠）
Tools for pressing - Compression springs of light spring rate with rectangular section (color code: green)
11 沖模 矩形截面中型壓縮彈簧（色标：藍） [國際]
ISO 10243 (M) - 2019		 沖模 矩形截面中型壓縮彈簧（色标：藍）
Tools for pressing - Compression springs of medium spring rate with rectangular section (color code: blue)
12 沖模 矩形截面重型壓縮彈簧（色标：紅） [國際]
ISO 10243 (H) - 2019		 沖模 矩形截面重型壓縮彈簧（色标：紅）
Tools for pressing - Compression springs of strong spring rate with rectangular section (color code: red)
13 沖模 矩形截面特重型壓縮彈簧（色标：黃） [國際]
ISO 10243 (EH) - 2019		 沖模 矩形截面特重型壓縮彈簧（色标：黃）
Tools for pressing - Compression springs of extra strong spring rate with rectangular section (color code: yellow)
14 沖模 矩形截面輕型壓縮彈簧 L型（色标：綠） [日标]
JIS B 5012 (L) - 2008		 沖模 矩形截面輕型壓縮彈簧 L型（色标：綠）
Coild Helical Spring For Press Dies - Type L (color code: green)
15 沖模 矩形截面中型壓縮彈簧 M型（色标：藍） [日标]
JIS B 5012 (M) - 2008		 沖模 矩形截面中型壓縮彈簧 M型（色标：藍）
Coild Helical Spring For Press Dies - Type M (color code: blue)
16 沖模 矩形截面重型壓縮彈簧 H型（色标：紅） [日标]
JIS B 5012 (H) - 2008		 沖模 矩形截面重型壓縮彈簧 H型（色标：紅）
Coild Helical Spring For Press Dies - Type H (color code: red)
17 沖模 矩形截面特重型壓縮彈簧 B型（色标：黃） [日标]
JIS B 5012 (B) - 2008		 沖模 矩形截面特重型壓縮彈簧 B型（色标：黃）
Coild Helical Spring For Press Dies - Type B (color code: yellow)
18 沖模 矩形截面極輕型壓縮彈簧 FJ型 [日标]
JIS B 5012 (FJ) - 2008		 沖模 矩形截面極輕型壓縮彈簧 FJ型
Coild Helical Spring For Press Dies - Type FJ
19 沖模 矩形截面輕型壓縮彈簧 LJ型 [日标]
JIS B 5012 (LJ) - 2008		 沖模 矩形截面輕型壓縮彈簧 LJ型
Coild Helical Spring For Press Dies - Type LJ
20 沖模 矩形截面中型壓縮彈簧 MJ型 [日标]
JIS B 5012 (MJ) - 2008		 沖模 矩形截面中型壓縮彈簧 MJ型
Coild Helical Spring For Press Dies - Type MJ
21 沖模 矩形截面重型壓縮彈簧 HJ型 [日标]
JIS B 5012 (HJ) - 2008		 沖模 矩形截面重型壓縮彈簧 HJ型
Coild Helical Spring For Press Dies - Type HJ
22 沖模 矩形截面特重型壓縮彈簧 BJ型 [日标]
JIS B 5012 (BJ) - 2008		 沖模 矩形截面特重型壓縮彈簧 BJ型
Coild Helical Spring For Press Dies - Type BJ
23 直通式滑脂嘴 - 彈簧 [汽标代号]
Q 700B.2		 直通式滑脂嘴 - 彈簧

24 常閉式通氣塞 - 彈簧 [汽标代号]
Q 900B.5		 常閉式通氣塞 - 彈簧

25 保險閥 - 彈簧 [汽标代号]
Q 902B.3		 保險閥 - 彈簧

26 鋼球式通氣塞 - 彈簧 [汽标代号]
Q 903.3		 鋼球式通氣塞 - 彈簧

27 加長型常閉式通氣塞 - 彈簧 [汽标代号]
Q 904.5		 加長型常閉式通氣塞 - 彈簧

28 扁形鋼絲圓柱螺旋輕型壓縮彈簧（色标：藍） [機械行業]
JB /T 6653 (L) - 2013		 扁形鋼絲圓柱螺旋輕型壓縮彈簧（色标：藍）
Flatted Round Wire Compression Springs - Light (color code: blue)
29 扁形鋼絲圓柱螺旋重型壓縮彈簧（色标：棕黃） [機械行業]
JB /T 6653 (H) - 2013		 扁形鋼絲圓柱螺旋重型壓縮彈簧（色标：棕黃）
Flatted Round Wire Compression Springs - Heavy (color code: brownish yellow)
30 扁形鋼絲圓柱螺旋超重型壓縮彈簧（色标：綠） [機械行業]
JB /T 6653 (EH) - 2013		 扁形鋼絲圓柱螺旋超重型壓縮彈簧（色标：綠）
Flatted Round Wire Compression Springs - Super Heavy (color code: green)
31 冷沖模 模架用彈簧 [原電子工業部]
SJ 2631 - 1985		 冷沖模 模架用彈簧

32 冷沖模 圓柱螺旋壓縮彈簧 [原電子工業部]
SJ 2649.1 - 1985		 冷沖模 圓柱螺旋壓縮彈簧

33 冷沖模 方鋼絲彈簧 [原電子工業部]
SJ 2649.2 - 1985		 冷沖模 方鋼絲彈簧

34 直通式滑脂嘴 - 彈簧 [汽标]
QC /T 407 (-2) - 1999		 直通式滑脂嘴 - 彈簧

35 常閉式通氣塞 - 彈簧 [汽标]
QC /T 410 (-5) - 1999		 常閉式通氣塞 - 彈簧

36 C型常閉式通氣塞 - 彈簧 [汽标]
QC /T 410 (C5) - 1999		 C型常閉式通氣塞 - 彈簧

37 保險閥 - 彈簧 [汽标]
QC /T 411 (-3) - 1999		 保險閥 - 彈簧

38 多功能組合式沖壓模架元件 - 彈簧 [航天]
QJ 1960.33 (A) - 2007		 多功能組合式沖壓模架元件 - 彈簧
Elements of multifunctional combined die sets - Spring
© 易緊通 服務熱線：4006-164580（免長途費）
