首頁 產品與标準 GB /T 36524 (EH) - 2018 沖模 矩形截面 特重型壓縮彈簧（色标：黃）

沖模 矩形截面 特重型壓縮彈簧（色标：黃） GB /T 36524 (EH) - 2018

選擇規格尺寸 點擊↓

10 ×25

10 ×32

10 ×38

10 ×44

10 ×51

10 ×64

10 ×76

10 ×305

12.5 ×25

12.5 ×32

12.5 ×38

12.5 ×44

12.5 ×51

12.5 ×64

12.5 ×76

12.5 ×89

12.5 ×305

16 ×25

16 ×32

16 ×38

16 ×44

16 ×51

16 ×64

16 ×76

16 ×89

16 ×102

16 ×305

20 ×25

20 ×32

20 ×38

20 ×44

20 ×51

20 ×64

20 ×76

20 ×89

20 ×102

20 ×115

20 ×127

20 ×139

20 ×152

20 ×305

25 ×32

25 ×38

25 ×44

25 ×51

25 ×64

25 ×76

25 ×89

25 ×102

25 ×115

25 ×127

25 ×139

25 ×152

25 ×178

25 ×203

25 ×305

32 ×38

32 ×44

32 ×51

32 ×64

32 ×76

32 ×89

32 ×102

32 ×115

32 ×127

32 ×139

32 ×152

32 ×178

32 ×203

32 ×254

32 ×305

40 ×51

40 ×64

40 ×76

40 ×89

40 ×102

40 ×115

40 ×127

40 ×139

40 ×152

40 ×178

40 ×203

40 ×254

40 ×305

50 ×64

50 ×76

50 ×89

50 ×102

50 ×115

50 ×127

50 ×139

50 ×152

50 ×178

50 ×203

50 ×254

50 ×305

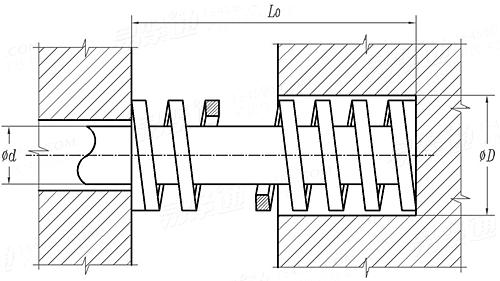

GB /T 36524 (EH) - 2018 沖模 矩形截面 特重型壓縮彈簧（色标：黃）

尺寸單位: mm
國标GB /T36524 (EH) - 2018 GB36524 36524GB 沖模 矩形截面 特重型壓縮彈簧（色标：黃）
GB /T 36524 (EH) - 2018 沖模 矩形截面 特重型壓縮彈簧（色标：黃）
掃一掃分享
公差
公稱直徑
D
10
×25 		10
×32 		10
×38 		10
×44 		10
×51 		10
×64 		10
×76 		10
×305 		12.5
×25 		12.5
×32 		12.5
×38 		12.5
×44 		12.5
×51 		12.5
×64 		12.5
×76 		12.5
×89
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
壓縮1mm所需壓力±10%，N
最大壓縮量25%L0
25 32 38 44 51 64 76 305 25 32 38 44 51 64 76 89
10 10 10 10 10 10 10 10 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5
10.58 10.58 10.58 10.58 10.58 10.58 10.58 10.58 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2
5 5 5 5 5 5 5 5 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3
4.52 4.52 4.52 4.52 4.52 4.52 4.52 4.52 5.72 5.72 5.72 5.72 5.72 5.72 5.72 5.72
36.8 27.9 23.7 19.2 16.5 13.2 10.9 26 58.5 43.9 36 30.3 26.2 21.2 17.1 14.5
6.2 8 9.5 11 12.7 16 19 76.3 6.2 8 9.5 11 12.7 16 19 22.2
公稱直徑
D
12.5
×305 		16
×25 		16
×32 		16
×38 		16
×44 		16
×51 		16
×64 		16
×76 		16
×89 		16
×102 		16
×305 		20
×25 		20
×32 		20
×38 		20
×44 		20
×51
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
壓縮1mm所需壓力±10%，N
最大壓縮量25%L0
305 25 32 38 44 51 64 76 89 102 305 25 32 38 44 51
12.5 16 16 16 16 16 16 16 16 16 16 20 20 20 20 20
13.2 16.7 16.7 16.7 16.7 16.7 16.7 16.7 16.7 16.7 16.7 20.84 20.84 20.84 20.84 20.84
6.3 8 8 8 8 8 8 8 8 8 8 10 10 10 10 10
5.72 7.42 7.42 7.42 7.42 7.42 7.42 7.42 7.42 7.42 7.42 9.42 9.42 9.42 9.42 9.42
43 118 89 72.1 60.9 52.3 41.2 34.1 29.5 25.6 8.4 293 224 177 149 128
76.3 6.2 8 9.5 11 12.7 16 19 22.2 25.5 76.3 6.2 8 9.5 11 12.7
公稱直徑
D
20
×64 		20
×76 		20
×89 		20
×102 		20
×115 		20
×127 		20
×139 		20
×152 		20
×305 		25
×32 		25
×38 		25
×44 		25
×51 		25
×64 		25
×76 		25
×89
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
壓縮1mm所需壓力±10%，N
最大壓縮量25%L0
64 76 89 102 115 127 139 152 305 32 38 44 51 64 76 89
20 20 20 20 20 20 20 20 20 25 25 25 25 25 25 25
20.84 20.84 20.84 20.84 20.84 20.84 20.84 20.84 20.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84
10 10 10 10 10 10 10 10 10 12.5 12.5 12.5 12.5 12.5 12.5 12.5
9.42 9.42 9.42 9.42 9.42 9.42 9.42 9.42 9.42 11.8 11.8 11.8 11.8 11.8 11.8 11.8
99 81.7 69.5 60.6 53 47.5 43 39 21.2 374 300 244 208 161 131 111
16 19 22.2 25.5 28.7 31.7 34.7 38 76.3 8 9.5 11 12.7 16 19 22.2
公稱直徑
D
25
×102 		25
×115 		25
×127 		25
×139 		25
×152 		25
×178 		25
×203 		25
×305 		32
×38 		32
×44 		32
×51 		32
×64 		32
×76 		32
×89 		32
×102 		32
×115
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
壓縮1mm所需壓力±10%，N
最大壓縮量25%L0
102 115 127 139 152 178 203 305 38 44 51 64 76 89 102 115
25 25 25 25 25 25 25 25 32 32 32 32 32 32 32 32
25.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84 33 33 33 33 33 33 33 33
12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 16 16 16 16 16 16 16 16
11.8 11.8 11.8 11.8 11.8 11.8 11.8 11.8 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3
96.3 85.7 76.3 66 63.5 53.9 47 30.9 480 390 320 269 219 180 155 140
25.5 28.7 31.7 34.7 38 44.5 50.7 76.3 9.5 11 12.7 16 19 22.2 25.5 28.7
公稱直徑
D
32
×127 		32
×139 		32
×152 		32
×178 		32
×203 		32
×254 		32
×305 		40
×51 		40
×64 		40
×76 		40
×89 		40
×102 		40
×115 		40
×127 		40
×139 		40
×152
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
壓縮1mm所需壓力±10%，N
最大壓縮量25%L0
127 139 152 178 203 254 305 51 64 76 89 102 115 127 139 152
32 32 32 32 32 32 32 40 40 40 40 40 40 40 40 40
33 33 33 33 33 33 33 41 41 41 41 41 41 41 41 41
16 16 16 16 16 16 16 20 20 20 20 20 20 20 20 20
15.3 15.3 15.3 15.3 15.3 15.3 15.3 19.16 19.16 19.16 19.16 19.16 19.16 19.16 19.16 19.16
124 112 102 88.2 76 60.8 49 628 487 379 321 281 245 221 171 168
31.7 34.7 38 44.5 50.7 64 76.3 12.7 16 19 22.2 25.5 28.7 31.7 34.7 38
公稱直徑
D
40
×178 		40
×203 		40
×254 		40
×305 		50
×64 		50
×76 		50
×89 		50
×102 		50
×115 		50
×127 		50
×139 		50
×152 		50
×178 		50
×203 		50
×254 		50
×305
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
壓縮1mm所需壓力±10%，N
最大壓縮量25%L0
178 203 254 305 64 76 89 102 115 127 139 152 178 203 254 305
40 40 40 40 50 50 50 50 50 50 50 50 50 50 50 50
41 41 41 41 51 51 51 51 51 51 51 51 51 51 51 51
20 20 20 20 25 25 25 25 25 25 25 25 25 25 25 25
19.16 19.16 19.16 19.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16
132 132 107 87.8 709 572 475 405 352 316 289 239 215 187 153 127
44.5 50.7 64 76.6 16 19 22.2 25.5 28.7 31.7 34.7 38 44.5 50.7 64 76.3

采用标準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
