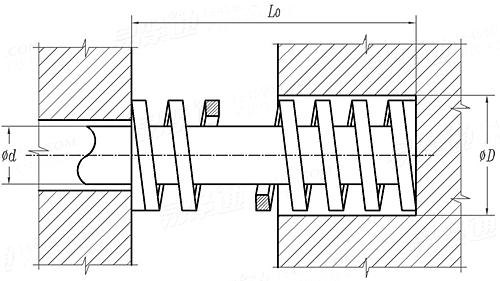

沖模 矩形截面中型壓縮彈簧（色标：藍） ISO 10243 (M) - 2019

選擇規格尺寸 點擊↓

10 ×25

10 ×32

10 ×38

10 ×44

10 ×51

10 ×64

10 ×76

10 ×305

12.5 ×25

12.5 ×32

12.5 ×38

12.5 ×44

12.5 ×51

12.5 ×64

12.5 ×76

12.5 ×89

12.5 ×305

16 ×25

16 ×32

16 ×38

16 ×44

16 ×51

16 ×64

16 ×76

16 ×89

16 ×102

16 ×305

20 ×25

20 ×32

20 ×38

20 ×44

20 ×51

20 ×64

20 ×76

20 ×89

20 ×102

20 ×115

20 ×127

20 ×139

20 ×152

20 ×305

25 ×25

25 ×32

25 ×38

25 ×44

25 ×51

25 ×64

25 ×76

25 ×89

25 ×102

25 ×115

25 ×127

25 ×139

25 ×152

25 ×178

25 ×203

25 ×305

32 ×38

32 ×44

32 ×51

32 ×64

32 ×76

32 ×89

32 ×102

32 ×115

32 ×127

32 ×139

32 ×152

32 ×178

32 ×203

32 ×254

32 ×305

40 ×51

40 ×64

40 ×76

40 ×89

40 ×102

40 ×115

40 ×127

40 ×139

40 ×152

40 ×178

40 ×203

40 ×254

40 ×305

50 ×64

50 ×76

50 ×89

50 ×102

50 ×115

50 ×127

50 ×139

50 ×152

50 ×178

50 ×203

50 ×229

50 ×254

50 ×305

63 ×76

63 ×89

63 ×102

63 ×115

63 ×127

63 ×152

63 ×178

63 ×203

63 ×229

63 ×254

63 ×305

ISO 10243 (M) - 2019 沖模 矩形截面中型壓縮彈簧（色标：藍）

尺寸單位: mm
國際ISO 10243 (M) - 2019 ISO10243 10243ISO 沖模 矩形截面中型壓縮彈簧（色标：藍）
ISO 10243 (M) - 2019 沖模 矩形截面中型壓縮彈簧（色标：藍）
掃一掃分享
公差
公稱直徑
D
10
×25 		10
×32 		10
×38 		10
×44 		10
×51 		10
×64 		10
×76 		10
×305 		12.5
×25 		12.5
×32 		12.5
×38 		12.5
×44 		12.5
×51 		12.5
×64
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
彈簧剛度 ±10%，N
最大工作撓度37.5%L0
最大工作撓度時的力，N
25 32 38 44 51 64 76 305 25 32 38 44 51 64
10 10 10 10 10 10 10 10 12.5 12.5 12.5 12.5 12.5 12.5
10.58 10.58 10.58 10.58 10.58 10.58 10.58 10.58 13.2 13.2 13.2 13.2 13.2 13.2
5 5 5 5 5 5 5 5 6.3 6.3 6.3 6.3 6.3 6.3
4.52 4.52 4.52 4.52 4.52 4.52 4.52 4.52 5.72 5.72 5.72 5.72 5.72 5.72
16 13 11.9 10.3 8.9 7.5 6.2 1.6 30 24.8 21.4 18 15.5 12.1
9.4 12 14.2 16.5 19.1 24 28.5 114 9.4 12 14.2 16.5 19.1 24
150.4 156 169 170 170 180 176.7 182.4 282 297.6 303.9 297 296.1 290.4
公稱直徑
D
12.5
×76 		12.5
×89 		12.5
×305 		16
×25 		16
×32 		16
×38 		16
×44 		16
×51 		16
×64 		16
×76 		16
×89 		16
×102 		16
×305 		20
×25
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
彈簧剛度 ±10%，N
最大工作撓度37.5%L0
最大工作撓度時的力，N
76 89 305 25 32 38 44 51 64 76 89 102 305 25
12.5 12.5 12.5 16 16 16 16 16 16 16 16 16 16 20
13.2 13.2 13.2 16.7 16.7 16.7 16.7 16.7 16.7 16.7 16.7 16.7 16.7 20.84
6.3 6.3 6.3 8 8 8 8 8 8 8 8 8 8 10
5.72 5.72 5.72 7.42 7.42 7.42 7.42 7.42 7.42 7.42 7.42 7.42 7.42 9.42
10.2 8.4 2.4 49.4 38.5 33.9 30 26.4 20.5 17.8 15.2 13.5 4.3 98
28.5 33.3 114 9.4 12 14.2 16.5 19.1 24 28.5 33.3 38.2 114 9.4
290.7 279.7 273.6 464.4 462 481.4 495 504.2 492 507.3 506.2 515.7 490.2 921.2
公稱直徑
D
20
×32 		20
×38 		20
×44 		20
×51 		20
×64 		20
×76 		20
×89 		20
×102 		20
×115 		20
×127 		20
×139 		20
×152 		20
×305 		25
×25
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
彈簧剛度 ±10%，N
最大工作撓度37.5%L0
最大工作撓度時的力，N
32 38 44 51 64 76 89 102 115 127 139 152 305 25
20 20 20 20 20 20 20 20 20 20 20 20 20 25
20.84 20.84 20.84 20.84 20.84 20.84 20.84 20.84 20.84 20.84 20.84 20.84 20.84 25.84
10 10 10 10 10 10 10 10 10 10 10 10 10 12.5
9.42 9.42 9.42 9.42 9.42 9.42 9.42 9.42 9.42 9.42 9.42 9.42 9.42 11.8
72.6 56 47.5 41.7 32.3 25.1 22 19.8 18.1 16.6 15.1 13.2 6.1 157
12 14.2 16.5 19.1 24 28.5 33.3 38.2 43.1 47.6 52.1 57 114 9.4
871.2 795.2 783.8 796.5 775.2 715.4 732.6 756.4 780.1 790.2 786.7 752.4 695.4 1476
公稱直徑
D
25
×32 		25
×38 		25
×44 		25
×51 		25
×64 		25
×76 		25
×89 		25
×102 		25
×115 		25
×127 		25
×139 		25
×152 		25
×178 		25
×203
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
彈簧剛度 ±10%，N
最大工作撓度37.5%L0
最大工作撓度時的力，N
32 38 44 51 64 76 89 102 115 127 139 152 178 203
25 25 25 25 25 25 25 25 25 25 25 25 25 25
25.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84 25.84
12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5
11.8 11.8 11.8 11.8 11.8 11.8 11.8 11.8 11.8 11.8 11.8 11.8 11.8 11.8
118 93 80.8 68.6 53 43.2 38.2 33 28 25.9 23.2 20.8 17.8 15.8
12 14.2 16.5 19.1 24 28.5 33.3 38.2 43.1 47.6 52.1 57 66.7 76.1
1416 1321 1333 1310 1272 1231 1272 1261 1207 1233 1209 1186 1187 1202
公稱直徑
D
25
×305 		32
×38 		32
×44 		32
×51 		32
×64 		32
×76 		32
×89 		32
×102 		32
×115 		32
×127 		32
×139 		32
×152 		32
×178 		32
×203
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
彈簧剛度 ±10%，N
最大工作撓度37.5%L0
最大工作撓度時的力，N
305 38 44 51 64 76 89 102 115 127 139 152 178 203
25 32 32 32 32 32 32 32 32 32 32 32 32 32
25.84 33 33 33 33 33 33 33 33 33 33 33 33 33
12.5 16 16 16 16 16 16 16 16 16 16 16 16 16
11.8 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3 15.3
10.2 185 158 134 99 80.5 69.1 58.8 51.5 44.8 42.3 37.8 32.5 28.9
114 14.2 16.5 19.1 24 28.5 33.3 38.2 43.1 47.6 52.1 57 66.7 76.1
1163 2627 2607 2559 2376 2294 2301 2246 2220 2132 2204 2155 2168 2199
公稱直徑
D
32
×254 		32
×305 		40
×51 		40
×64 		40
×76 		40
×89 		40
×102 		40
×115 		40
×127 		40
×139 		40
×152 		40
×178 		40
×203 		40
×254
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
彈簧剛度 ±10%，N
最大工作撓度37.5%L0
最大工作撓度時的力，N
254 305 51 64 76 89 102 115 127 139 152 178 203 254
32 32 40 40 40 40 40 40 40 40 40 40 40 40
33 33 41 41 41 41 41 41 41 41 41 41 41 41
16 16 20 20 20 20 20 20 20 20 20 20 20 20
15.3 15.3 19.16 19.16 19.16 19.16 19.16 19.16 19.16 19.16 19.16 19.16 19.16 19.16
22.2 18.3 182 140 108 90.7 81 71.8 62.7 57.5 51.6 44.1 36.7 30.1
95.2 114 19.1 24 28.5 33.3 38.2 43.1 47.6 52.1 57 66.7 76.1 95.2
2113 2086 3476 3360 3078 3020 3094 3095 2985 2996 2941 2941 2793 2866
公稱直徑
D
40
×305 		50
×64 		50
×76 		50
×89 		50
×102 		50
×115 		50
×127 		50
×139 		50
×152 		50
×178 		50
×203 		50
×229 		50
×254 		50
×305
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
彈簧剛度 ±10%，N
最大工作撓度37.5%L0
最大工作撓度時的力，N
305 64 76 89 102 115 127 139 152 178 203 229 254 305
40 50 50 50 50 50 50 50 50 50 50 50 50 50
41 51 51 51 51 51 51 51 51 51 51 51 51 51
20 25 25 25 25 25 25 25 25 25 25 25 25 25
19.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16 24.16
24.6 209 168 140 119 106 97 87 80 69.5 59.8 50.9 46 38.6
114 24 28.5 33.3 38.2 43.1 47.6 52.1 57 66.7 76.1 85.8 95.2 114
2804 5016 4788 4662 4546 4569 4617 4533 4560 4636 4551 4367 4379 4400
公稱直徑
D
63
×76 		63
×89 		63
×102 		63
×115 		63
×127 		63
×152 		63
×178 		63
×203 		63
×229 		63
×254 		63
×305
L0 自由長度
D 座孔直徑 最小值=公稱
最大值
d 導杆直徑 最大值=公稱
最小值
彈簧剛度 ±10%，N
最大工作撓度37.5%L0
最大工作撓度時的力，N
76 89 102 115 127 152 178 203 229 254 305
63 63 63 63 63 63 63 63 63 63 63
64.2 64.2 64.2 64.2 64.2 64.2 64.2 64.2 64.2 64.2 64.2
38 38 38 38 38 38 38 38 38 38 38
37 37 37 37 37 37 37 37 37 37 37
320 260 221 187 168 136 114 100 89.2 78.4 64.7
28.5 33.3 38.2 43.1 47.6 57 66.7 76.1 85.8 95.2 114
9120 8658 8442 8060 7997 7752 7604 7610 7653 7464 7376

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
類似标準及供貨信息
1 沖模 矩形截面輕型壓縮彈簧（色标：綠） [國标]
GB /T 36524 (L) - 2018		 沖模 矩形截面輕型壓縮彈簧（色标：綠）
Tools for pressing-Compression springs with rectangular - Light spring rate (color code: green)
2 沖模 矩形截面中型壓縮彈簧（色标：藍） [國标]
GB /T 36524 (M) - 2018		 沖模 矩形截面中型壓縮彈簧（色标：藍）
Tools for pressing-Compression springs with rectangular - Medium spring rate (color code: blue)
3 沖模 矩形截面 重型壓縮彈簧（色标：紅） [國标]
GB /T 36524 (H) - 2018		 沖模 矩形截面 重型壓縮彈簧（色标：紅）
Tools for pressing-Compression springs with rectangular - Strong spring rate (color code: red)
4 沖模 矩形截面 特重型壓縮彈簧（色标：黃） [國标]
GB /T 36524 (EH) - 2018		 沖模 矩形截面 特重型壓縮彈簧（色标：黃）
Tools for pressing-Compression springs with rectangular - Extra strong spring rate (color code: yellow)
5 普通圓柱螺旋壓縮彈簧 （兩端圈并緊磨平或制扁） [國标]
GB /T 2089 - 2009		 普通圓柱螺旋壓縮彈簧 （兩端圈并緊磨平或制扁）
Cylindrical Coiled Compression Spring
6 小型圓柱螺旋碳素鋼壓縮彈簧 [國标]
GB /T 1973.3 - 2005		 小型圓柱螺旋碳素鋼壓縮彈簧
Small Cylindrically Coiled Compression Spring, Carbon Steel
7 小型圓柱螺旋不鏽鋼壓縮彈簧 [國标]
GB /T 1973.3 - 2005		 小型圓柱螺旋不鏽鋼壓縮彈簧
Small Cylindrically Coiled Compression Spring, Stainless Steel
8 圓線材制圓柱形螺旋彈簧，線材直徑0.5MM以下的冷繞壓縮彈簧 [德标]
DIN 2098-2 - 1970		 圓線材制圓柱形螺旋彈簧，線材直徑0.5MM以下的冷繞壓縮彈簧
Helical springs made from round wire; cold coiled compression springs below 0.5 mm wire diameter
9 圓線材制圓柱形螺旋彈簧，線材直徑0.5MM以上的冷繞壓縮彈簧 [德标]
DIN 2098-1 - 1968		 圓線材制圓柱形螺旋彈簧，線材直徑0.5MM以上的冷繞壓縮彈簧
Helical springs made from round wire; cold coiled compression springs above and including 0.5 mm wire diameter
10 沖模 矩形截面輕型壓縮彈簧（色标：綠） [國際]
ISO 10243 (L) - 2019		 沖模 矩形截面輕型壓縮彈簧（色标：綠）
Tools for pressing - Compression springs of light spring rate with rectangular section (color code: green)
11 沖模 矩形截面重型壓縮彈簧（色标：紅） [國際]
ISO 10243 (H) - 2019		 沖模 矩形截面重型壓縮彈簧（色标：紅）
Tools for pressing - Compression springs of strong spring rate with rectangular section (color code: red)
12 沖模 矩形截面特重型壓縮彈簧（色标：黃） [國際]
ISO 10243 (EH) - 2019		 沖模 矩形截面特重型壓縮彈簧（色标：黃）
Tools for pressing - Compression springs of extra strong spring rate with rectangular section (color code: yellow)
13 沖模 矩形截面輕型壓縮彈簧 L型（色标：綠） [日标]
JIS B 5012 (L) - 2008		 沖模 矩形截面輕型壓縮彈簧 L型（色标：綠）
Coild Helical Spring For Press Dies - Type L (color code: green)
14 沖模 矩形截面中型壓縮彈簧 M型（色标：藍） [日标]
JIS B 5012 (M) - 2008		 沖模 矩形截面中型壓縮彈簧 M型（色标：藍）
Coild Helical Spring For Press Dies - Type M (color code: blue)
15 沖模 矩形截面重型壓縮彈簧 H型（色标：紅） [日标]
JIS B 5012 (H) - 2008		 沖模 矩形截面重型壓縮彈簧 H型（色标：紅）
Coild Helical Spring For Press Dies - Type H (color code: red)
16 沖模 矩形截面特重型壓縮彈簧 B型（色标：黃） [日标]
JIS B 5012 (B) - 2008		 沖模 矩形截面特重型壓縮彈簧 B型（色标：黃）
Coild Helical Spring For Press Dies - Type B (color code: yellow)
17 沖模 矩形截面極輕型壓縮彈簧 FJ型 [日标]
JIS B 5012 (FJ) - 2008		 沖模 矩形截面極輕型壓縮彈簧 FJ型
Coild Helical Spring For Press Dies - Type FJ
18 沖模 矩形截面輕型壓縮彈簧 LJ型 [日标]
JIS B 5012 (LJ) - 2008		 沖模 矩形截面輕型壓縮彈簧 LJ型
Coild Helical Spring For Press Dies - Type LJ
19 沖模 矩形截面中型壓縮彈簧 MJ型 [日标]
JIS B 5012 (MJ) - 2008		 沖模 矩形截面中型壓縮彈簧 MJ型
Coild Helical Spring For Press Dies - Type MJ
20 沖模 矩形截面重型壓縮彈簧 HJ型 [日标]
JIS B 5012 (HJ) - 2008		 沖模 矩形截面重型壓縮彈簧 HJ型
Coild Helical Spring For Press Dies - Type HJ
21 沖模 矩形截面特重型壓縮彈簧 BJ型 [日标]
JIS B 5012 (BJ) - 2008		 沖模 矩形截面特重型壓縮彈簧 BJ型
Coild Helical Spring For Press Dies - Type BJ
22 直通式滑脂嘴 - 彈簧 [汽标代号]
Q 700B.2		 直通式滑脂嘴 - 彈簧

23 常閉式通氣塞 - 彈簧 [汽标代号]
Q 900B.5		 常閉式通氣塞 - 彈簧

24 保險閥 - 彈簧 [汽标代号]
Q 902B.3		 保險閥 - 彈簧

25 鋼球式通氣塞 - 彈簧 [汽标代号]
Q 903.3		 鋼球式通氣塞 - 彈簧

26 加長型常閉式通氣塞 - 彈簧 [汽标代号]
Q 904.5		 加長型常閉式通氣塞 - 彈簧

27 扁形鋼絲圓柱螺旋輕型壓縮彈簧（色标：藍） [機械行業]
JB /T 6653 (L) - 2013		 扁形鋼絲圓柱螺旋輕型壓縮彈簧（色标：藍）
Flatted Round Wire Compression Springs - Light (color code: blue)
28 扁形鋼絲圓柱螺旋中型壓縮彈簧（色标：紅） [機械行業]
JB /T 6653 (M) - 2013		 扁形鋼絲圓柱螺旋中型壓縮彈簧（色标：紅）
Flatted Round Wire Compression Springs - Medium (color code: red)
29 扁形鋼絲圓柱螺旋重型壓縮彈簧（色标：棕黃） [機械行業]
JB /T 6653 (H) - 2013		 扁形鋼絲圓柱螺旋重型壓縮彈簧（色标：棕黃）
Flatted Round Wire Compression Springs - Heavy (color code: brownish yellow)
30 扁形鋼絲圓柱螺旋超重型壓縮彈簧（色标：綠） [機械行業]
JB /T 6653 (EH) - 2013		 扁形鋼絲圓柱螺旋超重型壓縮彈簧（色标：綠）
Flatted Round Wire Compression Springs - Super Heavy (color code: green)
31 冷沖模 模架用彈簧 [原電子工業部]
SJ 2631 - 1985		 冷沖模 模架用彈簧

32 冷沖模 圓柱螺旋壓縮彈簧 [原電子工業部]
SJ 2649.1 - 1985		 冷沖模 圓柱螺旋壓縮彈簧

33 冷沖模 方鋼絲彈簧 [原電子工業部]
SJ 2649.2 - 1985		 冷沖模 方鋼絲彈簧

34 直通式滑脂嘴 - 彈簧 [汽标]
QC /T 407 (-2) - 1999		 直通式滑脂嘴 - 彈簧

35 常閉式通氣塞 - 彈簧 [汽标]
QC /T 410 (-5) - 1999		 常閉式通氣塞 - 彈簧

36 C型常閉式通氣塞 - 彈簧 [汽标]
QC /T 410 (C5) - 1999		 C型常閉式通氣塞 - 彈簧

37 保險閥 - 彈簧 [汽标]
QC /T 411 (-3) - 1999		 保險閥 - 彈簧

38 多功能組合式沖壓模架元件 - 彈簧 [航天]
QJ 1960.33 (A) - 2007		 多功能組合式沖壓模架元件 - 彈簧
Elements of multifunctional combined die sets - Spring
© 易緊通 服務熱線：4006-164580（免長途費）
