混凝土切底自攻型錨栓 六角頭法蘭面 (US) YJT 1019

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

8 ×80/15

8 ×100/35

8 ×70/5

8 ×70/5

8 ×80/15

8 ×80/15

8 ×90/25

8 ×90/25

8 ×110/45

8 ×130/65

10 ×70/5

10 ×90/5

10 ×90/5

10 ×100/15

10 ×100/15

10 ×120/35

10 ×120/35

10 ×140/55

10 ×160/75

10 ×200/115

10 ×230/145

10 ×260/175

12 ×90/5

12 ×110/10

12 ×130/30

12 ×150/50

14 ×110/10

14 ×135/10

14 ×160/35


尺寸單位: mm
标準YJT 1019 YJT1019 1019YJT 混凝土切底自攻型錨栓 六角頭法蘭面 (US)
在線制圖
YJT 1019 混凝土切底自攻型錨栓 六角頭法蘭面 (US)
掃一掃分享
公差 最小破壞扭矩 牌号等級
規格
8
×80/15 		8
×100/35 		8
×70/5 		8
×70/5 		8
×80/15 		8
×80/15 		8
×90/25 		8
×90/25 		8
×110/45 		8
×130/65 		10
×70/5 		10
×90/5 		10
×90/5 		10
×100/15 		10
×100/15

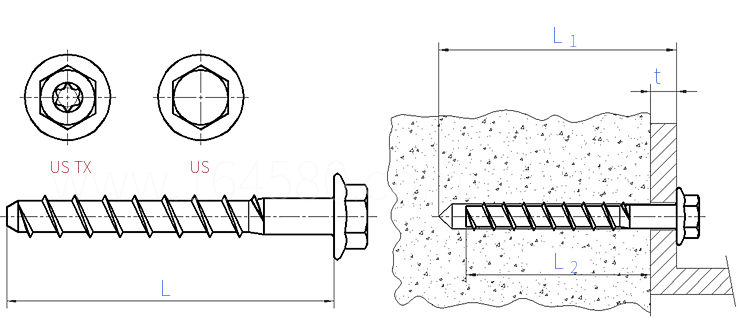

代号
d0 鑽孔直徑
L1 穿透式安裝的最小鑽孔深度
L 螺釘長度
L2 擰入深度
t 最大錨固厚度
扳手規格
材質
US TX US TX US US US US US US US US US US US US US
8 8 8 8 8 8 8 8 8 8 10 10 10 10 10
90 110 80 80 90 90 100 100 120 140 80 100 100 110 110
80 100 70 70 80 80 90 90 110 130 70 90 90 100 100
65 65 65 65 65 65 65 65 65 65 65 85 85 85 85
15 35 5 5 15 15 25 25 45 65 5 5 5 15 15
T40/SW13 T40/SW13 SW13 SW13 SW13 SW13 SW13 SW13 SW13 SW13 SW16 SW16 SW16 SW16 SW16
gvz gvz gvz A4 gvz A4 gvz A4 gvz gvz gvz gvz A4 gvz A4
規格
10
×120/35 		10
×120/35 		10
×140/55 		10
×160/75 		10
×200/115 		10
×230/145 		10
×260/175 		12
×90/5 		12
×110/10 		12
×130/30 		12
×150/50 		14
×110/10 		14
×135/10 		14
×160/35
代号
d0 鑽孔直徑
L1 穿透式安裝的最小鑽孔深度
L 螺釘長度
L2 擰入深度
t 最大錨固厚度
扳手規格
材質
US US US US US US US US US US US US US US
10 10 10 10 10 10 10 12 12 12 12 14 14 14
130 130 150 170 210 240 270 100 120 140 160 120 145 170
120 120 140 160 200 230 260 90 110 130 150 110 135 160
85 85 85 85 85 85 85 85 100 100 100 100 125 125
35 35 55 75 115 145 175 5 10 30 50 10 10 35
SW16 SW16 SW16 SW16 SW16 SW16 SW16 SW17 SW17 SW17 SW17 SW21 SW21 SW21
gvz A4 gvz gvz gvz gvz gvz gvz gvz/A4 gvz/A4 gvz gvz gvz gvz
①,材質：A4（不鏽鋼）；gvz（非電解鍍鋅鋼）。

同版本產品組 (2)

引用參考 (14)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇） 非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
告訴我在“易緊通”看到，将給您優惠
邯鄲市飛特金屬制品有限公司
聯系人：王經理   移動電話： 15132040901     電話：0319-8801362     微信号：15132040901
材質：碳鋼；規格：M5-M16，支持定制。
[詢價]
知識產權與品牌說明： YJT 編碼僅作產品分類、尺寸索引和采購選型參考，不代表產品認證、專利授權或品牌授權。參考品牌、型号僅用于識别同類或兼容產品，相關權利歸其權利人所有。 YJT工業零部件标準編碼體系說明
