内螺紋圓錐銷 JIS B 1358 - 1990

選擇規格尺寸點擊↓

6

8

10

12

16

20

25

30

40

50

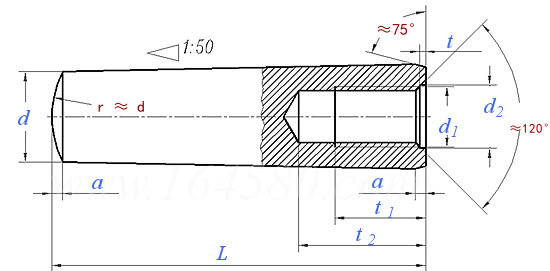

JIS B 1358 - 1990 内螺紋圓錐銷

尺寸單位: mm

日标JIS B1358 - 1990 JIS1358 1358JIS 内螺紋圓錐銷

JIS B 1358 - 1990 内螺紋圓錐銷

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照

公稱直徑
d

6

8

10

12

16

20

25

30

40

50

d₁
P	螺距
d	最大值
d	最小值
a	≈
d₂	≈
t₁	最小值
t₂	≈
t	最大值

M4	M5	M6	M8	M10	M12	M16	M20	M20	M24
0.7	0.8	1	1.25	1.5	1.75	2	2.5	2.5	3
6	8	10	12	16	20	25	30	40	50
5.952	7.942	9.942	11.93	15.93	19.916	24.916	29.916	39.9	49.9
0.8	1	1.2	1.6	2	2.5	3	4	5	6.3
4.3	5.3	6.4	8.4	10.5	13	17	21	21	25
6	8	10	12	16	18	24	30	30	36
10	12	16	20	25	28	35	40	4	50
1	1.2	1.2	1.2	1.5	1.5	2	2	2.5	2.5

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
