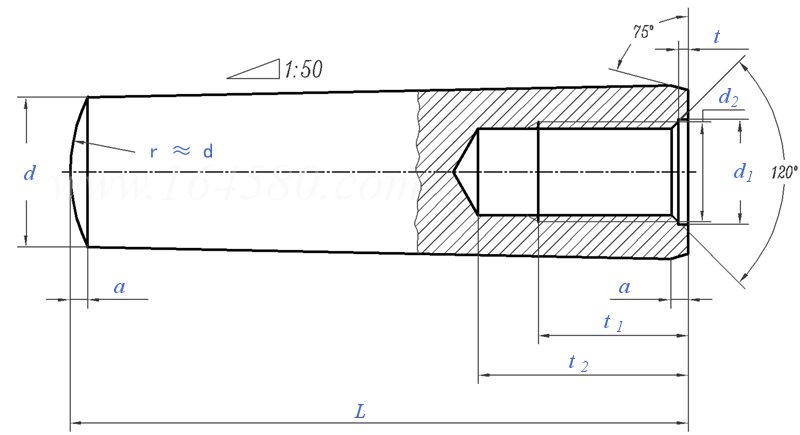

内螺紋圓錐銷 DIN 7978 - 1977

選擇規格尺寸點擊↓

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20

Φ25

Φ30

Φ40

Φ50

尺寸單位: mm

德标DIN 7978 - 1977 DIN7978 7978DIN 内螺紋圓錐銷

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

公稱直徑

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20

Φ25

Φ30

Φ40

Φ50

d	最大值=公稱 (h10)
	最小值
a	≈
d₂
d₁
t₁
t₂	最小值
t

6	8	10	12	14	16	20	25	30	40	50
5.952	7.942	9.942	11.93	13.93	15.93	19.916	24.916	29.916	39.9	49.9
0.8	1	1.2	1.6	1.6	2	2.5	3	4	5	6.3
M4	M5	M6	M8	M8	M10	M12	M16	M20	M20	M24
4.3	5.3	6.4	8.4	8.4	10.5	13	17	21	21	25
6	8	10	12	12	16	18	24	30	30	36
10	12	16	20	20	25	27	34	42	42	50
1	1.2	1.2	1.2	1.2	1.5	1.5	2	2	2	2.5

千件鋼制重≈kg

①,A型，表面粗糙度 Rz = 4 um；
B型，表面粗糙度 Rz = 16 um。
②,材料：
a)鋼St=9SMnPb28 K(按DIN 1651)
b)其他材料按協議

替代列表

DIN 7978 - 1977 DIN EN 28736 - 1992

等效标準

國标 GB	國際 ISO	德标 DIN	歐标 EN
GB /T 118	ISO 8736	DIN EN 28736	EN 28736

以上有部分标準可能為近似等效，如有異議以标準原件為準

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
