I型十字槽半沉頭自攻螺釘 C型(統一螺紋) [Table 21] ASME B 18.6.4 - 1998

選擇規格尺寸 點擊↓

2#

3#

4#

5#

6#

8#

10#

12#

1/4

5/16

3/8

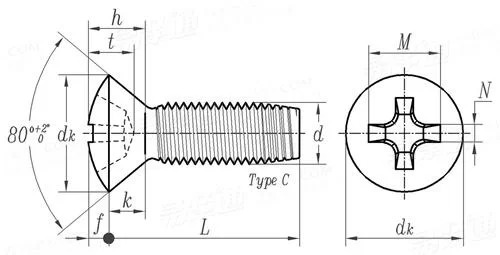

ASME B 18.6.4 - 1998 I型十字槽半沉頭自攻螺釘 C型(統一螺紋) [Table 21]

尺寸單位: inch
美标ASME B18.6.4 - 1998 ASME18.6.4 18.6.4A I型十字槽半沉頭自攻螺釘 C型(統一螺紋) [Table 21]
ASME B 18.6.4 - 1998 I型十字槽半沉頭自攻螺釘 C型(統一螺紋) [Table 21]
掃一掃分享
公稱直徑
d
2# 3# 4# 5# 6# 8# 10# 12# 1/4 5/16 3/8
d 公稱直徑
L 最小值
dk 最大值
最小值
k 參考值
f 參考值
h 參考值
M 參考值
t 參考值
N 參考值
槽号
深度 最大值
最小值
0.0860 0.0990 0.1120 0.1250 0.1380 0.1640 0.1900 0.2160 0.2500 0.3125 0.3750
3/16 7/32 1/4 1/4 5/16 7/16 1/2 9/16 5/8 5/8 5/8
0.162 0.187 0.212 0.237 0.262 0.312 0.362 0.412 0.477 0.597 0.717
0.144 0.167 0.191 0.215 0.238 0.285 0.333 0.380 0.442 0.556 0.670
0.051 0.059 0.067 0.075 0.083 0.100 0.116 0.132 0.153 0.191 0.230
0.029 0.033 0.037 0.041 0.045 0.052 0.060 0.068 0.079 0.099 0.117
0.080 0.092 0.104 0.116 0.128 0.152 0.176 0.200 0.232 0.290 0.347
0.106 0.118 0.130 0.152 0.172 0.186 0.202 0.264 0.284 0.384 0.404
0.060 0.072 0.086 0.073 0.092 0.107 0.125 0.140 0.160 0.226 0.245
0.018 0.019 0.019 0.028 0.030 0.031 0.033 0.038 0.040 0.065 0.068
1 1 1 2 2 2 2 3 3 4 4
0.062 0.074 0.087 0.074 0.094 0.108 0.126 0.135 0.156 0.218 0.237
0.045 0.057 0.070 0.050 0.069 0.084 0.102 0.111 0.131 0.194 0.213
