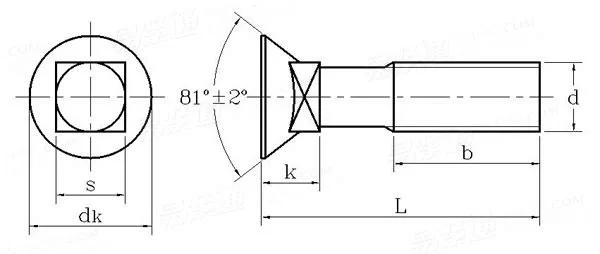

土方機械沉頭方頸螺栓 GB /T 21934 - 2008

選擇規格尺寸點擊↓

M12

M16

M20

M22

M24

M32

尺寸單位: mm

國标GB /T21934 - 2008 GB21934 21934GB 土方機械沉頭方頸螺栓

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

規格

M12

M16

M20

M22

M24

M32

s	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值
b	參考
拉力載荷 (KN)
擰緊力矩 (N·m)

13.10	16.30	19.40	23.00	26.20	32.6
12.70	15.90	19.00	22.20	25.40	31.8
23.00	27.80	31.80	36.60	41.40	54.9
22.20	27.00	31.00	35.70	40.50	53.5
9.40	12.30	14.40	17.20	20.00	27
8.3	11.1	13.2	15.6	18.4	25.4
25	28	30	35	40	50
92	148	208	304	382	637
108~147	226~294	392~501	637~852	882~1147	1598~2156

工藝相關

GB /T 2 - 2016

緊固件 - 外螺紋零件末端（ISO 4753:2011, MOD）

GB /T 90.1

緊固件驗收檢查（ISO 3269:2000 IDT）

GB /T 90.2

緊固件标志與包裝

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

技術條件和引用标準

機械性能	抗拉強度 σ_b/MPa
	屈服強度 σ_0.2/MPa
	沖擊吸收功 Aku/J
	硬度
螺紋
表面處理
表面缺陷
其他

≥1098

≥980

≥47（M24以上≥55）

34~40 HRC

螺紋按 GB/T 193粗牙普通螺紋；
螺紋公差帶按 GB/T 197-2003的6g；
外螺紋的牙底形狀按 GB/T 197-2003第7章規定。

螺栓表面應氧化處理。

表面缺陷按 GB/T 5779.1的規定。
螺栓不應有飛邊、氧化皮等其他對實際使用有影響的缺陷。

1. 螺栓的光杆直徑允許按螺紋大徑和大徑公差制造，也可按用戶要求的中徑公差制造。
2.脫碳層按 GB/T 3098.1-2000表3中10.9級的規定。
3. 螺栓的彎曲應在彎曲量t以内，計算公式：t=(L-K)*3/1000。
L—螺栓總長度；K—螺栓頭部高度。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
