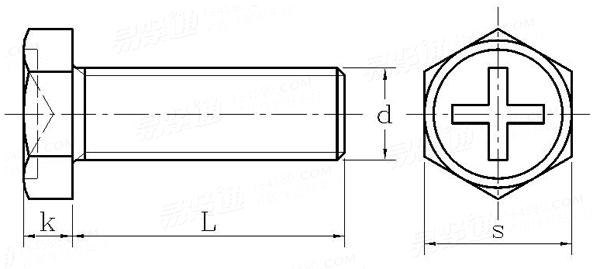

十字槽六角頭螺栓 Q 174

選擇規格尺寸點擊↓

M10

M12

尺寸單位: mm

模型下載替

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

螺紋規格
d

M10

M12

P	螺距
k	公稱
	最大值
	最小值
s	最大值
s	最小值

0.7	0.8	1	1.25	1.5	1.75
2.8	3.5	4	5.5	7	8
3	3.74	4.24	5.74	7.29	8.29
2.6	3.26	3.76	5.26	6.71	7.71
7	8	10	14	17	19
6.64	7.64	9.64	13.57	16.57	18.48

①,技術要求：
螺紋精度2級；材料35；硬度HB285~321；覆蓋層13~15μ鍍鋅；其他技術要求按GB38-67。

替代列表

Q 174 Q 174B

采用标準

GB /T 29.2 - 1988

十字槽凹穴六角頭螺栓

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
