B.5 耐腐蝕和間隙的兼容性

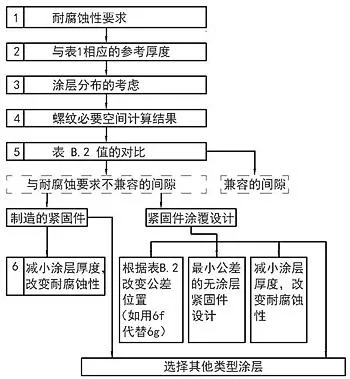

圖 B.4  耐腐蝕性和間隙的兼容性檢查

1 . 根據耐腐蝕要求查閱對應參考塗層厚度

符合 GB/T 10125 規定的中性鹽霧試驗(NSS) 用于評估塗層體系的耐腐蝕性。

當要求對鹽霧試驗箱進行評估時，宜參照附錄C進行。

中性鹽霧試驗應在塗覆24 h後，在分揀、包裝和／或裝配前，對緊固件單獨進行。

按表1規定的試驗時間進行中性鹽霧試驗後，在基體金屬上不應有目測可見的金屬腐蝕（紅鏽）。

在評估耐腐蝕性時，不應考慮夾具與緊固件的接觸點。

表1 中性鹽霧試驗标準周期

中性鹽霧試驗持續時間（無紅鏽）/h	塗層體系參考厚度a /μm
240	4
480	5
600	6
720	8
960	10
塗層體系組成（僅包括底塗層、底塗層+表面塗層等）應在訂貨時規定。
a. 參考厚度包括底塗層和表面塗層（如有），有或沒有六價鉻。耐腐蝕性應是接收的依據，參考厚度僅供參考。

2 . 計算對應的塗層厚度變量：（1/3t ~ 1/2t ）

B.3塗層厚度的變化

緊固件鋅片塗層通常采用浸入-旋轉工藝,這導緻塗層厚度不均勻。

浸入-旋轉塗覆工藝會產生局部厚度顯著變化, 超出塗層厚度1/3t～1/2t。這個塗層厚度變量通常不會影響螺紋配合。宜謹慎考慮塗層厚度對螺紋基本中徑的影響,以滿足螺紋配合和量規擰入性。螺紋牙底塗層過厚通常不影響螺紋配合和量規擰入性,鋅片塗層工藝通常不會導緻螺紋牙頂塗層過厚。

注: 大規格、長尺寸或質量大的緊固件通常用挂裝塗覆。

3 . 根據 ① + ② 得到的結果查閱表B.1得到螺紋基本中徑增加值

表B.1塗層厚度和螺紋基本中徑的幾何關系

塗層厚度 t	螺紋基本中徑增加值 4ta
3	12
4	16
5	20
6	24
8	32
10	40
12	48
a. 對應塗層厚度t所需的螺紋基本中徑基本偏差（間隙）增加值。

4 . 根據螺距、螺紋直徑和公差位置查閱表B.2得到理論最小間隙值。

表B.2  ISO米制螺紋間隙的理論極限值

螺距 P mm	螺紋公稱直徑a d或D mm		内螺紋	外螺紋
			公差位置 G	公差位置 g	公差位置 f	公差位置 e
	粗牙	細牙	最小間隙b μm	最小間隙b μm	最小間隙b μm	最小間隙b μm
0.25	1和1.2	/	+18	-18	/	/
0.3	1.4	/	+18	-18	/	/
0.35	1.5和1.8	/	+19	-19	-34	/
0.4	2	/	+19	-19	-34	/
0.45	2.2和2.5	/	+20	-20	-35	/
0.5	3	/	+20	-20	-36	-50
0.6	3.5	/	+21	-21	-36	-53
0.7	4	/	+22	-22	-38	-56
0.75	4.5	/	+22	-22	-38	-56
0.8	5	/	+24	-24	-38	-60
1	6和7	8和10	+26	-26	-40	-60
1.25	8	10和12	+28	-28	-42	-63
1.5	10	12~22	+32	-32	-45	-67
1.75	12	/	+34	-34	-48	-71
2	14和16	20~33	+38	-38	-52	-71
2.5	18、20和22	/	+42	-42	-58	-80
3	24和27	36~48	+48	-48	-63	-85
3.5	30和33	/	+53	-53	-70	-90
4	36和39	52~64	+60	-60	-75	-95
4.5	42和45	/	+63	-63	-80	-100
5	48和52	/	+71	-71	-85	-106
5.5	56和60	/	+75	-75	-90	-112
6	64	/	+80	-80	-95	-118
a. 螺紋公稱直徑作為信息給出，螺距是決定性特性。  b. 最小間隙對應于基本偏差。

5 . 若 ③ ＜ ④，則塗層厚度符合要求。

參考案例

B. 6.1 螺紋公差6g的螺栓示例

緊固件——符合GB/T 5782的螺栓M12，螺距1.75mm

耐腐蝕性要求——480h

查表1——參考塗層厚度：5μm

可能的分布（見B.3）——基本中徑上的最大厚度5μm+2.5μm，圓整至8μm

查表B.1（8μm×4）——32μm

查表B.2（6g）——最小間隙：34μm

結論：當計算值（32μm）小于或等于表B.2規定的最小間隙（34μm）時，對于塗覆前6g的螺紋，塗層厚度符合要求。



B. 6.2螺紋公差6g的螺釘示例

緊固件——符合GB/T5783的螺栓M6，螺距1mm

耐腐蝕性要求——600h

查表1——參考塗層厚度：6μm

可能的分布（見B.3）——基本中徑上的最大厚度6μm+3μm

查表B.1（9μm×4）——36μm

查表B.2（6g）——最小間隙：26μm

結論：計算值（36μm）超過表B.2規定的最小間隙（26μm）時，塗層厚度不符合要求。



B. 6.3 與B.6.2中相同的螺釘，螺紋公差6f

緊固件——符合GB/T5783的螺栓M6，螺距1mm

耐腐蝕性要求——600h

查表1——參考塗層厚度：6μm

可能的分布（見B.3）——基本中徑上的最大厚度6μm+3μm

查表B.1（9μm×4）——36μm

查表B.2（6f）——最小間隙：40μm

結論：計算值（36μm）小于表B.2規定的最小間隙（40μm），對于塗覆前為6f螺紋，塗層厚度符合要求。
