3 擴孔試驗

3.1 原理

  去除内螺紋達到螺紋公稱直徑後，将錐形芯棒推入螺母。

  測量孔徑擴張的百分比。

3.2 試驗芯棒

  圖1所示的試驗芯棒分别用于擴張量為6%或4%的測量（第4章），其最低硬度≥45HRC，錐度部分應磨光（表面粗糙度Ra=2.5μm）。

3.3 螺母試件

  去除螺母螺紋使其等于螺紋公稱直徑（公差H12）。該螺母應能承受擴孔試驗。

3.4 程序

  試驗前，對芯棒塗以二硫化钼（MoS₂）潤滑劑。

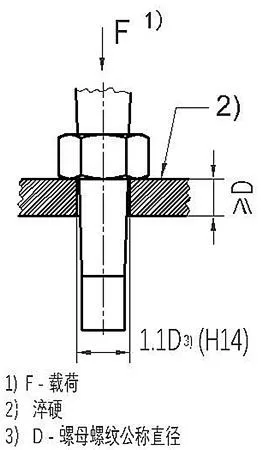

  如圖2所示将芯棒插入螺母試件。緩慢、連續、同軸地施加載荷，直至芯棒的圓柱部分通過螺母孔。芯棒的上端應當緊固。對仲裁試驗，芯棒插入的速度應不超過25mm/min。

4 判定

  螺母的總擴張量為：

  性能等級4～12級螺母：6%

  性能等級04和05級螺母：4%

  在達到規定的最小擴張量數值之前，螺母壁完全斷裂，則該螺母應判為不合格。有争議時，切開裂縫相對的一邊，如果螺母分為兩半，則判定該螺母不合格。

5 特殊情況——有效力矩型螺母

  符合GB/T 3098.9的有效力矩型螺母，其最小擴張量應為第4章規定的六角螺母數值的20%以下。



1) D—螺母螺紋公稱直徑。對加大攻絲尺寸螺母的試驗，

直徑D應按内螺紋大徑增大。

2） m—螺母公稱高度。

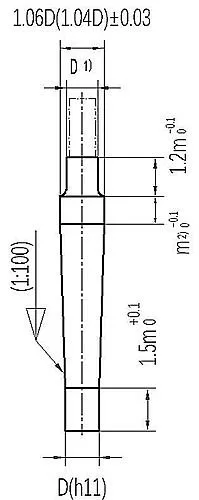

        圖1 分别用于擴張量6%（1.06D）或

            4%（1.04D）的試驗芯棒
