4  裝置

4.1  錐形墊圈

    錐形墊圈（見圖1) 應淬硬，最低硬度為57HRC；錐端頂部接觸部分應是平面：當螺紋直徑d≤12mm時，其寬度為0.13mm±0.03mm；當螺紋直徑d＞12mm時，其寬度為0.38mm±0.03mm。

4.2  芯棒

    芯棒應淬硬，最低硬度為45HRC。其螺紋按6g，但大徑應控制在6g公差帶靠近下限的四分之一的範圍内。

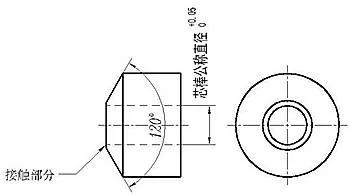

圖1 錐形墊圈圖

5  程序

    将螺母和錐形墊圈按圖2所示方法裝于芯棒上。錐形墊圈應支承螺母的支承面并垂直于螺母軸心線。對螺母施加規定的保證載荷（見第6章）。

試驗速度不應超過3mm/min。錐形保證載荷應保持10s。

圖2 試件安裝圖

6  判定

    螺母試件應能承受GB 3098.2或GB 3098.4規定的保證載荷，而沒有脫扣或破裂。
