公差
3. 公差
產品等級A、C和F級的墊圈公差見表1。
除非另有規定，本部分規定的公差适用于墊圈表面處理前尺寸。
僅當有正當的技術原因時，允許本部分規定的墊圈公差與產品标準不同；當本部分與產品标準規定的公差不同時，應以後者為準。
形狀和位置公差的規定和表示方法按GB/T 1182和GB/T 16671。
3.1 通孔d 1
厚度
公差
產品等級
F
A
C
t＜2
2≤t＜4
t≥4
d 1
公差
t 1
min
e 1
max
d 1
公差
t 1
min
e 1
max
d 1
公差
H12
0.5 t
0.10 t
H13
0.3 t
0.15 t
H14
H12
0.3 t
0.15 t
H13
0.25 t
0.20 t
H14
H13
0.2 t
0.20 t
H14
0.2 t
0.25 t
H15
塌邊尚未定義，但允許存在
撕裂帶(e 1)、t 1和塌邊尚未定義，但允許存在
t 1是在d 1規定公差範圍内孔的部分
3.2 外徑d 2
厚度
公差
產品等級
F
A
C
t＜2
2≤t＜4
t≥4
d 2
公差
e 2
max
d 2
公差
e 2
max
d 2
公差
h13
0.13 t
h14
0.18 t
h16
h13
0.15 t
h14
0.20 t
h16
h14
0.18 t
h15
0.25 t
h16
塌邊和t 2尚未定義，但允許存在
撕裂帶(e 2)、t 2和塌邊尚未定義，但允許存在
t 2是在d 2規定公差範圍内外徑的部分
3.3 厚度t
厚度公差應在去除毛刺後測量
厚度t
產品等級
F
A
C
t≤0.5
±0.04
±0.05
±0.10
0.5＜t≤1
±0.06
±0.10
±0.20
1＜t≤2.5
±0.12
±0.20
±0.30
2.5＜t≤4
±0.16
±0.30
±0.60
4＜t≤6
±0.20
±0.60
±1.00
6＜t≤10
±0.24
±1.00
±1.20
10＜t≤20
±0.28
±1.20
±1.60
3.4 倒角

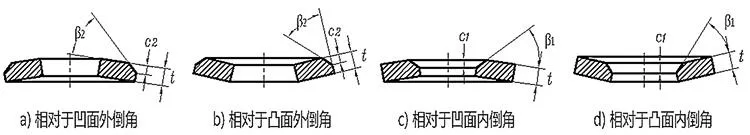

3.4.1 外倒角c 2

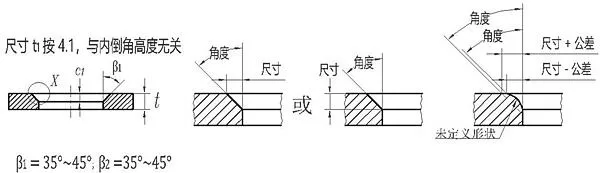

3.4.2 内倒角c 1
公稱厚度
產品等級
F
A
C
c 1
min
c 2
min
c 1
min
c 2
min
c 1
min
c 2
min
1≤t＜2
0.20t
0.25t
0.20t
0.25t
0.20t
0.25t
2≤t＜4
0.18t
0.22t
0.18t
0.22t
0.18t
0.22t
t≥4
0.15t
0.20t
0.15t
0.20t
0.15t
0.20t
3.4.3 組合墊圈補充可選擇要求
當買方要求時，倒角的位置相對于沖壓過程產生的偏差應在訂貨時指定。
3.5 形狀和位置公差
3.5.1 同一位置厚度偏差Δt
Δt要求适用于x = 0.1（d2-d1）以外的部位，即僅圓環寬度的60%。
厚度t
產品等級
F
A
C
Δt
max
Δt
max
t≤0.5
0.020
0.025
無要求
0.5＜t≤1
0.030
0.050
1＜t≤2.5
0.060
0.100
2.5＜t≤4
0.080
0.150
4＜t≤6
0.100
0.200
6＜t≤10
0.120
0.300
10＜t≤20
0.140
0.400
3.5.2 同軸度y
厚度t
產品等級
F
A
C
y
max
y
max
y
max
t＜2
2IT11
2IT12
2IT13
2≤t≤4
2IT12
2IT13
2IT14
t≥4
2IT13
2IT14
2IT15
公差y基于直徑d 1
3.5.3 平面度（撓度）z
平面度（撓度）z是墊圈有效高度h eff 和墊圈有效厚度t eff之差。
注1：z的公差與厚度公差互為獨立公差。
注2：附加工藝，如磨削，可能要求更小的撓度。
平面度公差應在去除毛刺後測量。厚度t
產品等級
F
A
C
z
maxz
maxz
maxt≤0.5
0.07
0.10
0.13
0.5＜t≤1
0.10
0.15
0.20
1＜t≤2.5
0.20
0.20
0.25
2.5＜t≤4
0.30
0.30
0.30
4＜t≤6
0.40
0.40
0.40
6＜t≤10
0.60
0.60
0.60
10＜t≤20
1.00
1.00
1.00
