緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

  • 尺寸公差


    引言

    本标準規定了螺紋直徑為1~3mm、產品等級為F級的螺栓、螺釘和螺母的公差。本标準适用于精密機械用标準的和非标準的緊固件。(產品等級F級,一般适用于公差要求高的產品。)

    表面

    支承面和頭部(棱、開槽和十字槽除外)的表面粗糙度應近似等于Ra=1μm,用目測比較确定。

    螺紋

    表1(mm)

    螺紋直徑

    公差

    内螺紋

    外螺紋

    1~1.4

    5H

    4h

    >1.4~3

    6H

    6g

    螺紋長度b


    P——螺距。

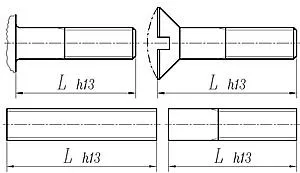

    公稱長度l

    扳擰尺寸

      6.1 對邊寬度s和對角寬度e

      6.2 實際測量位置m’


    m min——螺母最小高度

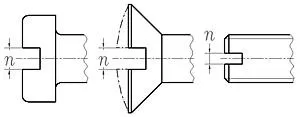

      6.3 開槽寬度n



    n

    公稱尺寸

    公差

    n<0.3

    C11

    0.3≤n<0.4

    C12

    N≥0.4

    C13

    7  頭部尺寸

      7.1 頭部直徑dk


    表3

    螺紋直徑

    dk公差

    開槽

    十字槽

    1~1.4

    h12

    h13

    >1.4~3

    h13

    h13


    表4

    螺紋直徑

    dk公差*

    1~1.4

    h10

    >1.4~2

    h12

    >2~3

    h13

    *對十字槽沉頭螺釘釘頭圓度,見表6、圖8。

      7.2 頭部高度k


    表5

    k 公稱尺寸

    公差

    開槽

    十字槽

    k≤0.8

    h11

    h12

    0.8<k<1.2

    h12

    h13

    k≥1.2

    h13

    8  螺母高度m


    9  杆徑ds


  • 形位公差


    10 形位公差

    表6

    部位

    選取公差的依據


    dk


    d


    d


    d

    d

    d

    d

    d

    d

    d

    S

    /

    /

    /

    /




對應标準
