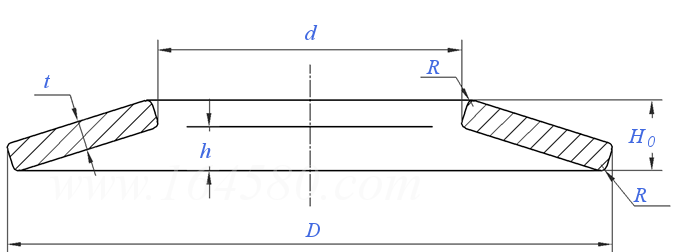

輕型碟形墊圈 JIS B 2706 (L) - 2001

選擇規格尺寸點擊↓

12.5

22.5

31.5

35.5

100

112

125

140

160

180

200

225

250

尺寸單位: mm

日标JIS B2706 (L) - 2001 JIS2706 2706JIS 輕型碟形墊圈

模型下載

掃一掃分享

單重計算公差

規格

12.5

22.5

31.5

35.5

D	最大值
	最小值
d	最大值
	最小值
H₀	公稱
	最大值
	最小值
t	公稱
	最大值
	最小值
h
R

8	10	12.5	14	16	18	20	22.5	25	28	31.5	35.5	40	45	50
7.78	9.78	12.23	13.73	15.73	17.73	19.67	22.17	24.67	27.67	31.11	35.11	39.61	44.61	49.61
4.38	5.38	6.42	7.42	8.42	9.42	10.47	11.47	12.47	14.47	16.57	18.63	20.73	22.73	25.73
4.2	5.2	6.2	7.2	8.2	9.2	10.2	11.2	12.2	14.2	16.3	18.3	20.4	22.4	25.4
0.55	0.7	0.85	0.9	1.05	1.2	1.35	1.45	1.6	1.8	2.1	2.2	2.75	3.1	3.4
0.65	0.8	0.95	1	1.15	1.3	1.45	1.55	1.7	1.9	2.25	2.35	2.9	3.25	3.55
0.5	0.65	0.8	0.85	1	1.15	1.3	1.4	1.55	1.75	2.02	2.12	2.67	3.02	3.32
0.3	0.4	0.5	0.5	0.6	0.7	0.8	0.8	0.9	1	1.2	1.2	1.6	1.8	2
0.325	0.43	0.53	0.53	0.64	0.74	0.84	0.84	0.95	1.05	1.26	1.26	1.67	1.87	2.07
0.275	0.37	0.47	0.47	0.56	0.66	0.76	0.76	0.85	0.95	1.14	1.14	1.53	1.73	1.93
0.25	0.3	0.35	0.4	0.45	0.5	0.55	0.65	0.7	0.8	0.9	1	1.15	1.3	1.4
0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.2

規格

100

112

125

140

160

180

200

225

250

D	最大值
	最小值
d	最大值
	最小值
H₀	公稱
	最大值
	最小值
t	公稱
	最大值
	最小值
h
R

56	63	71	80	90	100	112	125	140	160	180	200	225	250
55.54	62.54	70.54	79.54	89.46	99.46	111.46	124.37	139.37	159.37	179.37	199.28	224.28	249.28
28.83	31.39	36.39	41.39	46.39	51.46	57.46	64.46	72.46	82.54	92.54	102.54	112.54	127.63
28.5	31	36	41	46	51	57	64	72	82	92	102	112	127
3.6	4.25	4.5	5.3	6	6.3	7.2	8.5	9	10.5	11.1	13.6	14.5	17
3.75	4.45	4.7	5.5	6.3	6.6	7.5	8.8	9.3	10.8	11.4	13.9	14.8	17.3
3.52	4.15	4.4	5.2	5.85	6.15	7.05	8.35	8.85	10.35	10.95	13.3	14.2	16.7
2	2.5	2.5	3	3.5	3.5	4	5	5	6	6	8	8	10
2.07	2.58	2.58	3.09	3.59	3.59	4.09	5.1	5.1	6.1	6.1	8.12	8.12	10.12
1.93	2.42	2.42	2.91	3.41	3.41	3.91	4.9	4.9	5.9	5.9	7.88	7.88	9.88
1.6	1.75	2	2.3	2.5	2.8	3.2	3.5	4	4.5	5.1	5.6	6.5	7
0.2	0.3	0.3	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	1	1	1

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.3 - 2020

緊固件公差平墊圈

注：技術數據僅供參考，請以官方原件為準！
