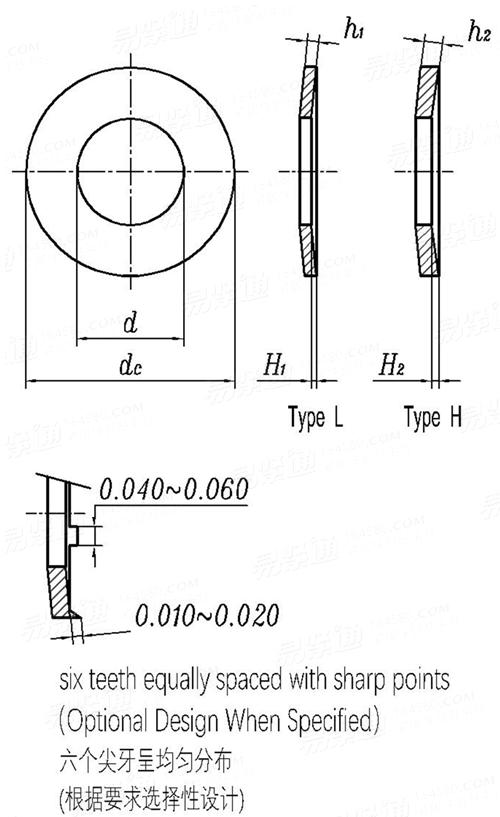

碟形彈性墊圈 - L型與H型 SAE J 773 - 1998

選擇規格尺寸點擊↓

10#

12#

1/4

5/16

3/8

7/16

1/2

同規格，其他部分尺寸不同

尺寸單位: inch

美标SAE J773 - 1998 SAE773 773SAE 碟形彈性墊圈 - L型與H型

掃一掃分享

單重計算公差

規格

10#

12#

1/4

墊圈類型
d	最大值
	最小值
d_c	最大值
	最小值
h₁	最大值
	最小值
H1	最大值
	最小值
h₂	最大值
	最小值
H2	最大值
	最小值

窄的（Narrow）	正常的（Regular）	寬的（Wide）	窄的（Narrow）	正常的（Regular）	寬的（Wide）	窄的（Narrow）	寬的（Wide）	正常的（Regular）	窄的（Narrow）	正常的（Regular）	寬的（Wide）	窄的（Narrow）	寬的（Wide）
0.156	0.156	0.156	0.188	0.188	0.188	0.208	0.208	0.208	0.24	0.24	0.24	0.281	0.281
0.151	0.151	0.151	0.183	0.183	0.183	0.203	0.203	0.203	0.23	0.23	0.23	0.271	0.271
0.32	0.446	0.57	0.383	0.508	0.64	0.446	0.765	0.57	0.446	0.64	0.89	0.515	1.015
0.307	0.433	0.557	0.37	0.495	0.62	0.433	0.743	0.557	0.433	0.62	0.868	0.495	0.993
0.029	0.034	0.034	0.04	0.04	0.04	0.04	0.046	0.046	0.046	0.046	0.05	0.05	0.06
0.023	0.028	0.028	0.033	0.033	0.033	0.033	0.037	0.037	0.037	0.037	0.042	0.042	0.052
0.016	0.02	0.031	0.016	0.03	0.037	0.016	0.036	0.027	0.017	0.033	0.044	0.024	0.04
0.01	0.014	0.021	0.01	0.02	0.027	0.01	0.026	0.017	0.011	0.023	0.034	0.014	0.03
0.04	0.046	0.046	0.046	0.05	0.05	0.056	0.06	0.06	0.06	0.06	0.071	0.071	0.087
0.033	0.037	0.037	0.037	0.042	0.042	0.047	0.052	0.052	0.052	0.052	0.059	0.059	0.074
0.025	0.025	0.029	0.025	0.026	0.04	0.025	0.034	0.026	0.025	0.026	0.033	0.025	0.039
0.015	0.015	0.019	0.015	0.016	0.03	0.015	0.024	0.016	0.015	0.016	0.023	0.015	0.029

規格

1/4

5/16

3/8

7/16

1/2

墊圈類型
d	最大值
	最小值
d_c	最大值
	最小值
h₁	最大值
	最小值
H1	最大值
	最小值
h₂	最大值
	最小值
H2	最大值
	最小值

正常的（Regular）	窄的（Narrow）	正常的（Regular）	寬的（Wide）	窄的（Narrow）	正常的（Regular）	寬的（Wide）	窄的（Narrow）	正常的（Regular）	寬的（Wide）	窄的（Narrow）	正常的（Regular）	寬的（Wide）
0.281	0.344	0.344	0.344	0.406	0.406	0.406	0.48	0.48	0.48	0.54	0.54	0.54
0.271	0.334	0.334	0.334	0.396	0.396	0.396	0.47	0.47	0.47	0.53	0.53	0.53
0.765	0.64	0.89	1.14	0.765	1.015	1.265	0.89	1.14	1.53	1.015	1.265	1.78
0.743	0.62	0.868	1.118	0.743	0.993	1.243	0.868	1.118	1.493	0.993	1.243	1.743
0.056	0.06	0.071	0.071	0.079	0.079	0.087	0.087	0.103	0.103	0.108	0.12	0.12
0.047	0.052	0.059	0.059	0.066	0.066	0.074	0.074	0.09	0.09	0.094	0.106	0.106
0.033	0.026	0.041	0.044	0.025	0.043	0.047	0.028	0.041	0.059	0.031	0.043	0.062
0.023	0.016	0.031	0.034	0.015	0.033	0.037	0.018	0.031	0.049	0.021	0.033	0.052
0.087	0.087	0.103	0.103	0.103	0.126	0.126	0.136	0.136	0.14	0.15	0.15	0.16
0.074	0.074	0.09	0.09	0.09	0.112	0.112	0.122	0.122	0.126	0.136	0.136	0.146
0.032	0.026	0.029	0.04	0.025	0.033	0.045	0.026	0.038	0.049	0.03	0.037	0.052
0.022	0.016	0.019	0.03	0.015	0.023	0.035	0.016	0.028	0.039	0.02	0.027	0.042

①,使用和應用：
L型墊圈适用于與SAE 1級和2級相當的螺釘和螺栓。
H型墊圈适用于SAE 5級或等效螺栓或螺釘（SAE J429）。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.3 - 2020

緊固件公差平墊圈

注：技術數據僅供參考，請以官方原件為準！
