首頁 產品與标準 HG /T 20634 (GB6170) - 2009 鋼制管法蘭、墊片、緊固件選用配合規定六角螺母【商品級】

鋼制管法蘭、墊片、緊固件選用配合規定六角螺母【商品級】 HG /T 20634 (GB6170) - 2009

選擇規格尺寸 點擊↓

M14

M16

M20

M24

M27

M30

M33

HG /T 20634 (GB6170) - 2009 鋼制管法蘭、墊片、緊固件選用配合規定六角螺母【商品級】

尺寸單位: mm
化工HG /T20634 (GB6170) - 2009 HG20634 206 鋼制管法蘭、墊片、緊固件選用配合規定六角螺母【商品級】
HG /T 20634 (GB6170) - 2009 鋼制管法蘭、墊片、緊固件選用配合規定六角螺母【商品級】
掃一掃分享
單重計算 公差

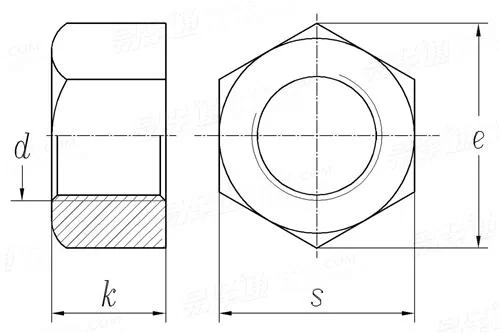

螺紋尺寸
d
M14 M16 M20 M24 M27 M30 M33
P 螺距
e 最小值
k 最大值
最小值
s 最大值=公稱
最小值
2 2 2.5 3 3 3.5 3.5
23.36 26.75 32.95 39.55 45.2 50.85 55.37
12.8 14.8 18 21.5 23.8 25.6 28.7
12.1 14.1 16.9 20.2 22.5 24.3 27.4
21 24 30 36 41 46 50
20.67 23.67 29.16 35 40 45 49
替代列表
HG /T 20634GB6170 - 1997 HG /T 20634GB6170 - 2009

技術條件和引用标準

采用标準
規格
性能等級（商品級）
GB/T 6170
M14, M16, M20, M24, M27, M30, M33
6、8、A2-50、A2-70、A4-50、A4-70

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB 3103.2 - 1982
緊固件公差 - 用于精密機械的螺栓、螺釘和螺母
GB /T 3098.2 - 2015
緊固件機械性能 螺母 粗牙螺紋
GB /T 3098.2 - 2015
緊固件機械性能 螺母 細牙螺紋
GB /T 20330 - 2006
攻絲前鑽孔用麻花鑽直徑
GB /T 5779.2 - 2000
緊固件表面缺陷 - 螺母
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
告訴我在“易緊通”看到，将給您優惠
甯波富領金屬制品有限公司
聯系人：胡偉義   移動電話： 18868675958     微信号：18868675958 Email: 登陸後可見
材質：30CrMoA,35rMOA, B7,B7M,45#,35#，規格：齊全
[詢價]
