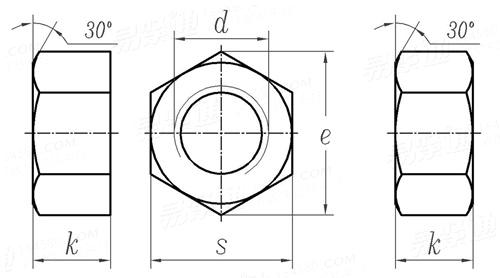

米制六角螺母 - 粗制 [Table 12] BS 4190 - 2001

選擇規格尺寸點擊↓

M10

M12

M16

M20

(M22)

M24

(M27)

M30

(M33)

M36

(M39)

M42

(M45)

M48

(M52)

M56

(M60)

M64

(M68)

括号内尺寸為非優選

尺寸單位: 毫米(mm)

英标BS 4190 - 2001 BS4190 4190BS 米制六角螺母 - 粗制 [Table 12]

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照

螺紋規格
d

M10

M12

M16

M20

(M22)

M24

(M27)

M30

P	螺紋
s	最大值
s	最小值
e	最大值
e	最小值
k	最大值
k	最小值

0.8	1	1.25	1.5	1.75	2	2.5	2.5	3	3	3.5
8	10	13	17	19	24	30	32	36	41	46
7.64	9.64	12.57	16.57	18.48	23.16	29.16	31	35	40	45
9.2	11.5	15	19.6	21.9	27.7	34.6	36.9	41.6	47.3	53.1
8.63	10.89	14.2	18.72	20.88	26.17	32.95	35.03	39.55	45.2	50.85
4.375	5.375	6.875	8.45	10.45	13.55	16.55	18.55	19.65	22.65	24.65
3.625	4.625	6.125	7.55	9.55	12.45	15.45	17.45	18.35	21.35	23.35

螺紋規格
d

(M33)

M36

(M39)

M42

(M45)

M48

(M52)

M56

(M60)

M64

(M68)

P	螺紋
s	最大值
s	最小值
e	最大值
e	最小值
k	最大值
k	最小值

3.5	4	4	4.5	4.5	5	5	5.5	5.5	6	6
50	55	60	65	70	75	80	85	90	95	100
49	53.8	58.8	63.8	68.8	73.8	78.8	83.6	88.6	93.6	98.6
57.7	63.5	69.3	75.1	80.8	86.6	92.4	98.1	103.9	109.7	115.5
55.37	60.79	66.44	72.09	77.74	83.39	89.04	94.47	100.12	105.77	111.42
26.65	29.65	31.8	34.8	36.8	38.8	42.8	45.8	48.8	51.95	54.95
25.35	28.35	30.2	33.2	35.2	37.2	41.2	44.2	47.2	50.05	53.05

替代列表

BS 4190 - 2001 BS 4190 - 2014

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

注：技術數據僅供參考，請以官方原件為準！
