首頁 產品與标準 JIS B 2301 (T2) - 2013 螺紋式可鍛鑄鐵管接頭 — I級管件的端部形式

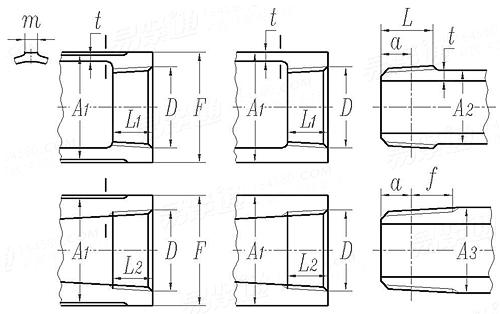

螺紋式可鍛鑄鐵管接頭 — I級管件的端部形式 JIS B 2301 (T2) - 2013

選擇規格尺寸 點擊↓

1/8

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

2-1/2

3

4

5

6


尺寸單位: mm
日标JIS B2301 (T2) - 2013 JIS2301 2301JIS 螺紋式可鍛鑄鐵管接頭 — I級管件的端部形式
JIS B 2301 (T2) - 2013 螺紋式可鍛鑄鐵管接頭 — I級管件的端部形式
掃一掃分享
公差
規格
1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6
D
PP per 25.4 mm
L1
L
A1
A2
A3
t
F
m
肋條數量
9.728 13.157 16.662 20.955 26.441 33.249 41.91 47.803 59.614 75.184 87.884 113.03 138.43 163.83
28 19 19 14 14 11 11 11 11 11 11 11 11 11
6 8 9 11 13 15 17 18 20 23 25 28 30 33
8 11 12 15 17 19 22 22 26 30 34 40 44 44
15 19 23 27 33 41 50 56 69 86 99 127 154 182
9 12 14 18 24 30 39 44 56 72 84 110 136 160
11 14 17 22 27 34 43 49 61 76 89 114 140 165
2 2.5 2.5 2.5 3 3 3.5 3.5 4 4.5 5 6 6.5 7.5
18 22 26 30 36 44 53 60 73 91 105 133 161 189
3 3 3 4 4 5 5 5 5 6 7 8 8 8
2 2 2 2 2 2 2 2 2 2 2 4 4 4

同版本產品組

引用參考

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 13914 - 2013
沖壓件尺寸公差
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
注：技術數據僅供參考，請以官方原件為準！
