5、8、10級全金屬1型六角鎖緊螺母 DIN EN ISO 7719 - 2013

選擇規格尺寸點擊↓

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

M30

M36

括号内尺寸為非優選

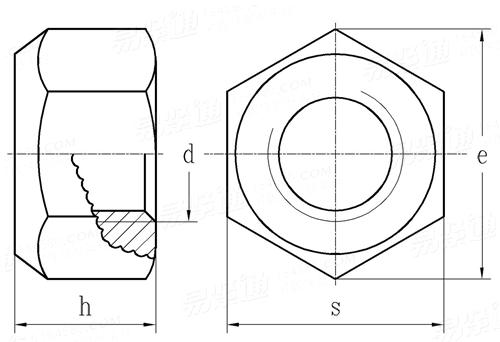

DIN EN ISO 7719 - 2013 5、8、10級全金屬1型六角鎖緊螺母

尺寸單位: mm

德标DIN EN ISO 7719 - 2013 DIN EN ISO7719 5、8、10級全金屬1型六角鎖緊螺母

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積毛坯直徑

螺紋規格
d

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

M30

M36

P	螺距
e	最小值
h	最大值
h	最小值
s	最大值
s	最小值

0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3.5	4
8.79	11.05	14.38	17.77	20.03	23.36	26.75	29.56	32.95	37.29	39.55	50.85	60.79
5.3	5.9	7.1	9	11.6	13.2	15.2	17	19	21	23	26.9	35.2
4.8	5.4	6.44	8.04	10.37	12.1	14.1	15.1	16.9	18.1	20.2	24.3	29.4
8	10	13	16	18	21	24	27	30	34	36	46	55
7.78	9.78	12.73	15.73	17.73	20.67	23.67	26.16	29.16	33	35	45	53.8

替代列表

DIN EN ISO 7719 - 1998 DIN EN ISO 7719 - 2013

等效标準

國标 GB	國際 ISO	德标 DIN
GB /T 6184	ISO 7719	DIN EN ISO 7719

以上有部分标準可能為近似等效，如有異議以标準原件為準

采用标準

ISO 7719 - 2012

1型全金屬六角鎖緊螺母性能等級：5、8、10級

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

注：技術數據僅供參考，請以官方原件為準！
