1型全金屬六角鎖緊螺母細牙 Q 335

選擇規格尺寸點擊↓

M10

M12

(M14)

M16

M20

M24

M30

M36

括号内尺寸為非優選

尺寸單位: mm

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照

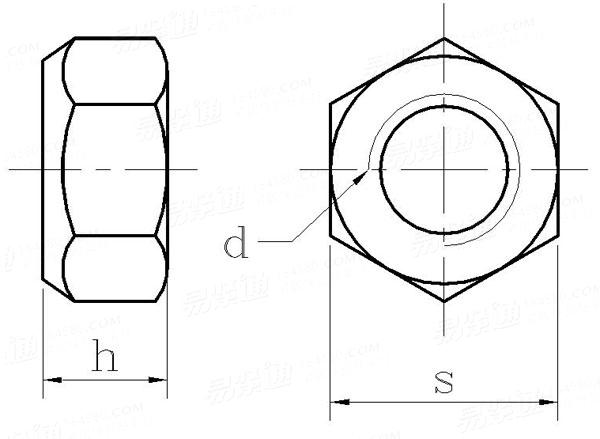

螺紋尺寸
d

M10

M12

(M14)

M16

M20

M24

M30

M36

P	螺距	細牙
h	最大值
	最小值
s	最大值
	最小值

1.0	1.25	1.25	1.5	1.5	1.5	2.0	2.0	3.0
7.1	9	11.6	13.2	15.2	19	23	26.9	32.5
6.44	8.04	10.37	12.1	14.1	16.9	20.2	24.3	29.4
13	16	18	21	24	30	36	46	55
12.73	15.73	17.73	20.67	23.67	29.16	35	45	53.8

①,此标準并未收錄在現行的汽标件手冊, 與Q334雷同, 隻是螺距皆為細牙.

技術條件和引用标準

材料

鋼

螺紋	公差
	标準
機械性能	等級
	标準
公差	產品等級
	标準
表面處理	種類
	标準
表面缺陷
驗收及包裝

GB/T 196、GB/T 197

5、8、10

GB/T 3098.9

d ≤ 16mm：A；d ＞ 16mm：B

GB/T 3103.1

① 防蝕磷化；② 鍍鋅鈍化；③ 非電解鋅片塗層

QC/T 625

GB/T 5779.2

GB/T 90.1、GB/T 90.2

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

注：技術數據僅供參考，請以官方原件為準！
