首頁 產品與标準 DIN 7985 - 1990 十字槽球面(矮)圓柱頭[盤頭]螺釘

十字槽球面(矮)圓柱頭[盤頭]螺釘 DIN 7985 - 1990

選擇規格尺寸 點擊↓

M1.6

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

括号内尺寸為非優選

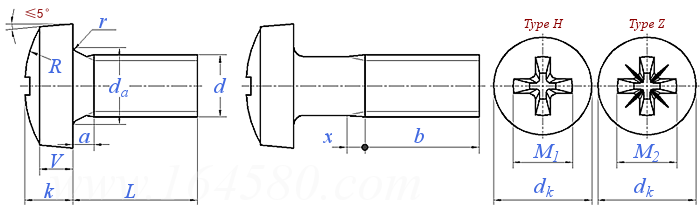

DIN 7985 - 1990 十字槽球面(矮)圓柱頭[盤頭]螺釘

尺寸單位: mm
德标DIN 7985 - 1990 DIN7985 7985DIN 十字槽球面(矮)圓柱頭[盤頭]螺釘
模型下載
模型下載 替
DIN 7985 - 1990 十字槽球面(矮)圓柱頭[盤頭]螺釘
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
螺紋規格
d
M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
a 最大值
b 最小值
da 最大值
dk 最大值=公稱
最小值
k 公稱
最大值
最小值
r 最大值
R ≈
V ≈
x 最大值
槽号
M1 ≈
M2 ≈
深度 十字槽 H型 最小值
最大值
十字槽 Z型 最小值
最大值
0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
0.7 0.8 0.9 1 1.2 1.4 1.6 2 2.5 3
15 16 18 19 20 22 25 28 34 40
2.1 2.6 3.1 3.6 4.1 4.7 5.7 6.8 9.2 11.2
3.2 4 5 6 7 8 10 12 16 20
2.9 3.7 4.7 5.7 6.64 7.64 9.64 11.57 15.57 19.48
1.3 1.6 2 2.4 2.7 3.1 3.8 4.6 6 7.5
1.42 1.72 2.12 2.52 2.82 3.25 3.95 4.75 6.15 7.68
1.18 1.48 1.88 2.28 2.58 2.95 3.65 4.45 5.85 7.32
0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.25 0.4 0.4
3 4 5 6 7 8 10 12 16 20
0.8 1.1 1.3 1.6 1.9 2 2.5 3 3.7 4.8
0.9 1 1.1 1.25 1.5 1.75 2 2.5 3.2 3.8
0 1 1 1 2 2 2 3 4 4
1.8 2.5 2.7 3.1 4.2 4.6 5.3 6.8 9 10.2
1.8 2.4 2.6 3 4 4.3 5 6.7 8.8 9.9
0.72 1.1 1.3 1.7 1.74 2.04 2.77 3.03 4.18 5.38
1.02 1.4 1.6 2 2.24 2.54 3.27 3.53 4.68 5.88
0.92 1.1 1.27 1.68 1.65 1.9 2.64 3.02 4.06 5.23
1.17 1.35 1.52 1.93 2.11 2.36 3.1 3.48 4.52 5.69
千件鋼制重≈kg
- - - - - - - - - -
替代列表
DIN 7985 - 1986 DIN 7985 - 1990 DIN EN ISO 7045 - 2011
等效标準
國标 GB 國際 ISO 德标 DIN 意大利 UNI 法國 NF
GB /T 818
ISO 7045
DIN EN ISO 7045
UNI 7687
NF E 25-121
以上有部分标準可能為近似等效，如有異議以标準原件為準

相關材料标準或牌号

DIN 17200-1987
牌号
德國W-Nr.
DIN 17200-1987
牌号
德國W-Nr.
DIN EN 10269-2014
牌号
德國W-Nr.
DIN EN 10269-2014
牌号
德國W-Nr.
其他名稱
DIN 17200-1987
牌号
德國W-Nr.
DIN EN 12163-2016
牌号
德國W-Nr.
DIN 17660-1983
牌号
德國W-Nr.
舊牌号

技術條件和引用标準

材料
鋼 不鏽鋼 有色金屬
通用要求
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
表面處理 -
-
表面粗糙度
表面缺陷
驗收及包裝
DIN 267 part 1
6g
DIN 13 part 13,15
4.8，5.8，8.8 A2-70，A4-70 CuZn = 銅鋅合金
CU2 或 CU3 由制造商選擇
DIN ISO 898 part 1 DIN 267 part 11 DIN 267 part 18
A
DIN ISO 4759 part 1
不經處理
8.8：blackened （chemically or thermally）		 blank blank
電鍍 DIN 267 part 9
其他表面處理由供需雙方協議
DIN 267 part 2
DIN 267 part 19
DIN 267 part 5

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
