橢圓頭開口型鉚釘 [Table 7] ASME B 18.7 - 2007 (R2017)

選擇規格尺寸點擊↓

0.092

0.1250

0.152

0.1900

ASME B 18.7 - 2007 (R2017) 橢圓頭開口型鉚釘 [Table 7]

尺寸單位: inch

美标ASME B18.7 - 2007 (R2017) ASME18.7 18. 橢圓頭開口型鉚釘 [Table 7]

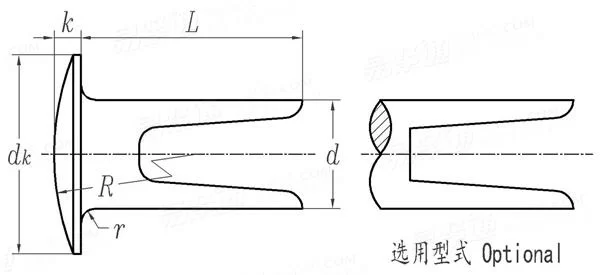

ASME B 18.7 - 2007 (R2017) 橢圓頭開口型鉚釘 [Table 7]

掃一掃分享

公差

公稱直徑
d

0.092

0.1250

0.152

0.1900

d	最大值
d	最小值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
R	≈
r	最大值

0.092	0.125	0.152	0.190
0.085	0.113	0.144	0.180
0.152	0.223	0.318	0.349
0.142	0.213	0.306	0.337
0.026	0.035	0.045	0.055
0.020	0.027	0.035	0.045
0.22	0.31	0.27	0.25
0.012	0.016	0.020	0.025

替代列表

ANSI/ASME B 18.7 - 2001 ASME B 18.7 - 2007(R2017)

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
