首頁 產品與标準 YJT 13002 六角隔離柱雙通型 [原YJT 0613]

六角隔離柱雙通型 [原YJT 0613] YJT 13002

☆ 收藏

選擇規格尺寸 點擊↓

M2.5

-

M3

-

M4

-

M5

-

M6

M8


尺寸單位: mm/inch
标準YJT 13002 YJT13002 13002YJT 六角隔離柱雙通型 [原YJT 0613]
在線制圖

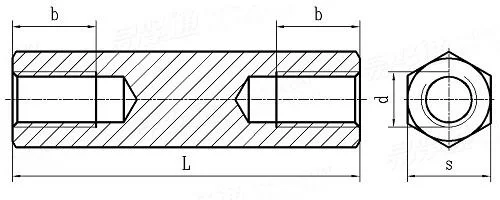

YJT 13002 六角隔離柱雙通型 [原YJT 0613]
掃一掃分享
公差 美制螺紋極限尺寸 米/英制螺紋對照
螺紋規格
d
M2.5 - M3 - M4 - M5 - M6 M8
P 螺距/公制
D 公稱直徑/美制
PP 牙數
s 公稱
最小值
最大值
b 最小值
0.45 - 0.5 - 0.7 - 0.8 - 1 1.25
- 4# - 6# - 8# - 10# - -
- 40 - 32 - 32 - 32 - -
4 5 5 6 6 7 8 8 10 12
3.9 4.9 4.9 5.9 5.9 6.9 7.9 7.9 9.9 11.9
4.1 5.1 5.1 6.1 6.1 7.1 8.1 8.1 10.1 12.1
6 6 6 6 7 7 8 8 10 12
①,L ≤ 100 （mm）
②,若L偏小，内螺紋可做成全螺紋
③,由于本產品目前還沒相對應的國家标準，因各公司的标準不一樣，以上規格表僅供參考。

引用參考 (12)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇） 非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
編号沿革說明 當前 YJT 編碼： YJT 13002； 曾用編碼： YJT 0613。 僅供編号沿革與采購識别參考。
知識產權與品牌說明： YJT 編碼僅作產品分類、尺寸索引和采購選型參考，不代表產品認證、專利授權或品牌授權。參考品牌、型号僅用于識别同類或兼容產品，相關權利歸其權利人所有。 YJT工業零部件标準編碼體系說明
