首頁 產品與标準 YJT 13005 塑料内螺紋六角隔離柱 [原YJT 1046]

塑料内螺紋六角隔離柱 [原YJT 1046] YJT 13005

☆ 收藏

選擇規格尺寸 點擊↓

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M3

M4

M4

M4

M4

M4

M4

M4

M4

M4

M4

M4

M4

M4

M5

M5

M5

M5

M5

同規格，其他部分尺寸不同

尺寸單位: mm
标準YJT 13005 YJT13005 13005YJT 塑料内螺紋六角隔離柱 [原YJT 1046]
在線制圖
YJT 13005 塑料内螺紋六角隔離柱 [原YJT 1046]
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照

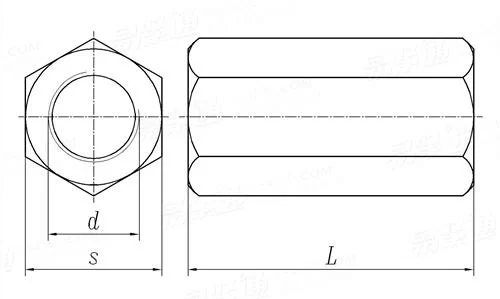

螺紋規格
d
M3 M3 M3 M3 M3 M3 M3 M3 M3 M3 M3 M3 M3 M3 M3
P
s
L
0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6
4 6 7 8 9.5 10 10.5 11 12 12.7 13 14 15 16 17.5
螺紋規格
d
M3 M3 M3 M3 M3 M3 M3 M3 M3 M3 M3 M4 M4 M4 M4
P
s
L
0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.7 0.7 0.7 0.7
5.6 5.6 5.6 5.6 5.6 5.6 6.4 5.6 5.6 5.6 5.6 6.4 6.4 6.4 6.4
18 19 20 22 25 30 30 37 50 53 63 12 15 16 18
螺紋規格
d
M4 M4 M4 M4 M4 M4 M4 M4 M4 M5 M5 M5 M5 M5
P
s
L
0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.8 0.8 0.8 0.8 0.8
6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 7.5 7.5 7.5 7.5 7.5
20 22 24 26 28 30 32 34 43 15 16.5 18 20 22

引用參考 (12)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 3098.2 - 2015
緊固件機械性能 螺母 粗牙螺紋
GB /T 20330 - 2006
攻絲前鑽孔用麻花鑽直徑
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.2 - 2000
緊固件表面缺陷 - 螺母
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB 3103.2 - 1982
緊固件公差 - 用于精密機械的螺栓、螺釘和螺母
GB /T 3098.2 - 2015
緊固件機械性能 螺母 細牙螺紋
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
本頁面所載 YJT® 标準編碼、名稱及相關内容受知識產權保護。 YJT工業零部件标準編碼體系說明
編号沿革說明 本标準當前 YJT 編碼為 YJT 13005，曾用編碼為 YJT 1046。 YJT 編碼體系早期版本存在編号遷移情況，現已通過編号沿革說明進行規範化處理。

類似标準及供貨信息 (5)

1 六角隔離柱陰陽型（單通型） [原YJT 0612] [标準]
YJT 13001 		六角隔離柱陰陽型（單通型） [原YJT 0612]
[Previously YJT 0612]
2 六角隔離柱雙通型 [原YJT 0613] [标準]
YJT 13002 		六角隔離柱雙通型 [原YJT 0613]
[Previously YJT 0613]
3 塑料内外螺紋六角隔離柱 [原YJT 1044] [标準]
YJT 13004 		塑料内外螺紋六角隔離柱 [原YJT 1044]
Plastic Six Angle Isolation Column with Internal and External Thread [Previously YJT 1044]
4 塑料美制内螺紋六角隔離柱 [原YJT 1085] [标準]
YJT 13006 		塑料美制内螺紋六角隔離柱 [原YJT 1085]
Plastic Six Angle Isolation Column with Internal Thread [Previously YJT 1085]
5 美制塑料内外螺紋六角隔離柱 [原YJT 2045] [标準]
YJT 13008 		美制塑料内外螺紋六角隔離柱 [原YJT 2045]
Plastic Hex Isolation Column with Internal and External Thread (USA) [Previously YJT 2045]
标準編号 / Standard Code： YJT 13005
中文名稱 / Chinese Name： 塑料内螺紋六角隔離柱 [原YJT 1046]
英文名稱 / English Name： Plastic Six Angle Isolation Column with Internal Thread [Previously YJT 1046]
