首頁 產品與标準 GB /T 32076.9 - 2017 鋼結構用扭剪型高強度螺栓

鋼結構用扭剪型高強度螺栓 GB /T 32076.9 - 2017

☆ 收藏

選擇規格尺寸 點擊↓

M12

M16

M20

(M22)

M24

(M27)

M30

M36

括号内尺寸為非優選

尺寸單位: mm
國标GB /T32076.9 - 2017 GB32076.9 32076.9G 鋼結構用扭剪型高強度螺栓
在線制圖
GB /T 32076.9 - 2017 鋼結構用扭剪型高強度螺栓
掃一掃分享
單重計算 公差 最小破壞扭矩 牌号等級
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量

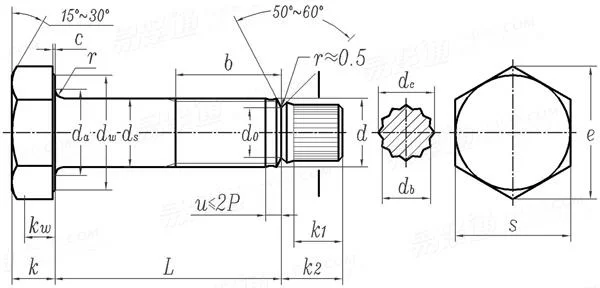

螺紋規格
d
M12 M16 M20 (M22) M24 (M27) M30 M36
P 螺距
c 最大值
最小值
da 最大值
ds 最大值
最小值
dw 最小值
e 最小值
k 公稱
最大值
最小值
kw 最小值
r 最小值
s 最大值
最小值
db 公稱
最大值
最小值
dc ≈
d0 ≈
k1 最小值
k2 最大值
1.75 2 2.5 2.5 3 3 3.5 4
0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8
0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4
15.2 19.2 24.4 26.4 28.4 32.4 35.4 42.4
12.7 16.7 20.84 22.84 24.84 27.84 30.84 37
11.3 15.3 19.16 21.16 23.16 26.16 29.16 35
20.1 24.9 29.5 33.3 38 42.8 46.6 51
23.91 29.56 35.03 39.55 45.2 50.85 55.37 66.44
7.5 10 12.5 14 15 17 18.7 22.5
7.95 10.75 13.4 14.9 15.9 17.9 19.75 23.55
7.05 9.25 11.6 13.1 14.1 16.1 17.65 21.45
4.9 6.5 8.1 9.2 9.9 11.3 12.4 15
1.2 1.2 1.5 1.5 1.5 2 2 2
22 27 32 36 41 46 50 60
21.16 26.16 31 35 40 45 49 58.8
7.7 11.1 13.9 15.4 16.7 19 21.1 25.4
8 11.3 14.1 15.6 16.9 19.3 21.4 25.7
7.4 11 13.8 15.3 16.6 18.7 20.8 25.1
8.36 12.8 16.1 17.8 19.3 21.9 24.4 29.36
6.9 10.9 13.6 15.1 16.4 18.6 20.6 25.6
11 12 14 15 16 17 18 25
16 17 19 21 23 24 25 33
千件鋼制重≈kg
- - - - - - - -
①,dw max=實際測量。

同版本產品組 (2)

工藝相關 (18)

GB /T 90.1 - 2002
緊固件 驗收檢查 （ISO 3269:2000 IDT）
GB /T 90.2
緊固件 标志與包裝
GB /T 193
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 1237
緊固件标記方法
GB /T 3098.1
緊固件機械性能 螺栓、螺釘和螺柱
GB /T 3098.2
緊固件機械性能 螺母 粗牙螺紋
GB /T 3103.1
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 5276
緊固件 螺栓、螺釘、螺柱及螺母尺寸代号和标注
GB /T 5267.2
緊固件 非電解鋅片塗層
GB /T 5267.3
緊固件 熱浸鋅工藝 (ISO 10684:2004, IDT)
GB /T 5779.1
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.2
緊固件表面缺陷 - 螺母
GB /T 9145
普通螺紋 中等精度、優選系列的極限尺寸
GB /T 22028
熱浸鍍鋅螺紋在内螺紋上容納鍍鋅層
GB /T 32076.1
預載荷高強度栓接結構連接副 第1部分：通用要求
GB /T 32076.2
預載荷高強度栓接結構連接副 第2部分：預載荷适應性
GB /T 32076.3
預載荷高強度栓接結構連接副 第3部分 HR型 大六角頭螺栓
GB /T 32076.6
預載荷高強度栓接結構連接副 第6部分：倒角平墊圈

技術條件和引用标準

材料
通用要求
螺紋 公差
标準
機械性能 性能等級
标準
公差 產品等級
标準
表面處理 ②
表面缺陷
-
鋼
GB/T 32076.1
6 g①
GB/T 193、GB/T 9145
10.9
GB/T 3098.1
C (除c、r 尺寸外）
GB/T 3103.1
不經處理③；
磷皂化處理應由供需協議；
熱浸鍍鋅層技術要求按 GB/T 5267.3；
非電解鋅片塗層技術要求按 GB/T 5267.2；
如需其他技術要求或表面處理，應由供需協議④
GB/T 5779.1
① 熱浸鍍鋅螺栓應與加大攻絲尺寸的螺母搭配使用。
② 當選擇一個合适的表面處理方法（如清洗和塗鍍層）時，需要考慮性能等級為
10.9級的螺栓氫脆風險，見相關塗鍍層标準。
③ “不經處理”表示熱處理的殘餘輕油覆蓋層形成的常規表面狀态。
④ 在不損害螺栓機械性能或功能特性的條件下，供需協議可以使用其他塗鍍層。
不允許使用镉或镉合金鍍層。
無論采用哪種表面處理，都應保證連接副的緊固軸力和機械性能。

引用參考 (14)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇） 非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！

類似标準及供貨信息 (4)

1 預負載用高強度結構螺栓連接副，第10部分：HRC系統 - 扭剪型六角頭螺栓 [歐标]
EN 14399-10 (Hexagon Bolt) - 2018 		預負載用高強度結構螺栓連接副，第10部分：HRC系統 - 扭剪型六角頭螺栓
High-Strength Structural Bolting Assemblies for Preloading - System HRC - Bolt HRC with Hexagon Head
2 扭剪型高強度螺栓 (六角頭) (ASTM F3125 / F3125M) [美标]
ASME B 18.2.6 - 2019 		扭剪型高強度螺栓 (六角頭) (ASTM F3125 / F3125M)
Twist-Off-Type Tension Control Structural Bolts: Heavy Hex Head Configurations (ASTM F3125 / F3125M)
3 扭剪型高強度螺栓 (六角頭) (ASTM F 1852 / ASTM F 2280) [Table 7] [美标]
ASME B 18.2.6 - 2010 		扭剪型高強度螺栓 (六角頭) (ASTM F 1852 / ASTM F 2280) [Table 7]
Twist-off-type Tension Control Structural Bolts: Heavy Hex Head Configurations (ASTM F 1852 / ASTM F 2280)
4 鋼結構用扭剪型高強度六角頭螺栓, (ASTM F 1852 / ASTM F 2280) [美标]
ASME B 18.2.6 - 2006 		鋼結構用扭剪型高強度六角頭螺栓, (ASTM F 1852 / ASTM F 2280)
Steel Structure with High Torsional Shear Strength Hexagon Head Bolts (ASTM F 1852 / ASTM F 2280)
标準編号 / Standard Code： GB /T 32076.9 - 2017
中文名稱 / Chinese Name： 鋼結構用扭剪型高強度螺栓
英文名稱 / English Name： Torshear Type Bolt with Hexagon Head with Large Width Across Flats
