首頁 產品與标準 ASME B 18.2.6 - 2010 扭剪型高強度螺栓 (六角頭) (ASTM F 1852 / ASTM F 2280) [Table 7]

扭剪型高強度螺栓 (六角頭) (ASTM F 1852 / ASTM F 2280) [Table 7] ASME B 18.2.6 - 2010

選擇規格尺寸 點擊↓

1/2

5/8

3/4

7/8

1

1-1/8


尺寸單位: inch
美标ASME B18.2.6 - 2010 ASME18.2.6 18.2.6A 扭剪型高強度螺栓 (六角頭) (ASTM F 1852 / ASTM F 2280) [Table 7]
在線制圖

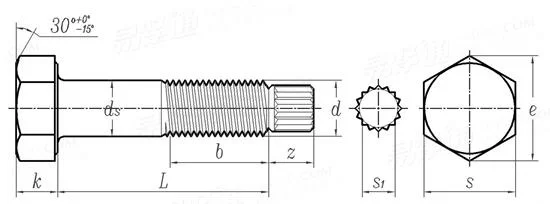

ASME B 18.2.6 - 2010 扭剪型高強度螺栓 (六角頭) (ASTM F 1852 / ASTM F 2280) [Table 7]
掃一掃分享
公差 美制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級
螺紋規格
d
1/2 5/8 3/4 7/8 1 1-1/8
PP UNC
s 最大值
最小值
e 最大值
最小值
k 最大值
最小值
ds 最大值
最小值
b 螺紋長度 參考值
z 參考值
s1 參考值
13 11 10 9 8 7
0.875 1.062 1.25 1.438 1.625 1.812
0.85 1.031 1.212 1.394 1.575 1.756
1.01 1.227 1.443 1.66 1.876 2.093
0.969 1.175 1.383 1.589 1.796 2.002
0.323 0.403 0.483 0.563 0.627 0.718
0.302 0.378 0.455 0.531 0.591 0.658
0.515 0.642 0.768 0.895 1.022 1.149
0.482 0.605 0.729 0.852 0.976 1.098
1 1.25 1.38 1.5 1.75 2
0.5 0.6 0.65 0.72 0.8 0.9
0.32 0.43 0.53 0.61 0.7 0.8
①,材料和機械性能應符合ASTM F 1852或ASTM F 2280的要求。
替代列表
ASME B 18.2.6 - 2006 ASME B 18.2.6 - 2010 ASME B 18.2.6 - 2019

同版本產品組

引用參考

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇）
注：技術數據僅供參考，請以官方原件為準！
類似标準及供貨信息
1 鋼結構用扭剪型高強度螺栓 [國标]
GB /T 32076.9 - 2017		 鋼結構用扭剪型高強度螺栓
Torshear Type Bolt with Hexagon Head with Large Width Across Flats
2 預負載用高強度結構螺栓連接副，第10部分：HRC系統 - 扭剪型六角頭螺栓 [歐标]
EN 14399-10 (Hexagon Bolt) - 2018		 預負載用高強度結構螺栓連接副，第10部分：HRC系統 - 扭剪型六角頭螺栓
High-Strength Structural Bolting Assemblies for Preloading - System HRC - Bolt HRC with Hexagon Head
3 扭剪型高強度螺栓 (六角頭) (ASTM F3125 / F3125M) [美标]
ASME B 18.2.6 - 2019		 扭剪型高強度螺栓 (六角頭) (ASTM F3125 / F3125M)
Twist-Off-Type Tension Control Structural Bolts: Heavy Hex Head Configurations (ASTM F3125 / F3125M)
4 鋼結構用扭剪型高強度六角頭螺栓, (ASTM F 1852 / ASTM F 2280) [美标]
ASME B 18.2.6 - 2006		 鋼結構用扭剪型高強度六角頭螺栓, (ASTM F 1852 / ASTM F 2280)
Steel Structure with High Torsional Shear Strength Hexagon Head Bolts (ASTM F 1852 / ASTM F 2280)
标準編号 / Standard Code： ASME B 18.2.6 - 2010
中文名稱 / Chinese Name： 扭剪型高強度螺栓 (六角頭) (ASTM F 1852 / ASTM F 2280) [Table 7]
英文名稱 / English Name： Twist-off-type Tension Control Structural Bolts: Heavy Hex Head Configurations (ASTM F 1852 / ASTM F 2280)
