十字槽盤頭自擠螺釘 GB /T 6560 - 2014

選擇規格尺寸 點擊↓

M2

M2.5

M3

M4

M5

M6

M8

M10

括号内尺寸為非優選

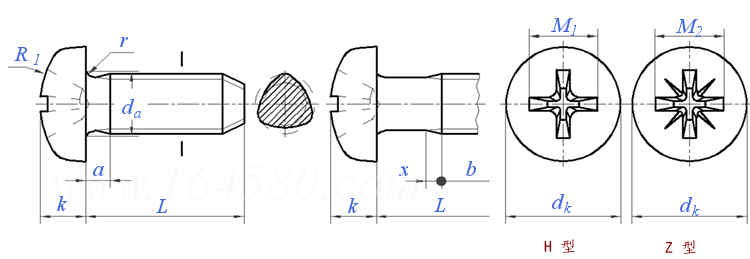

GB /T 6560 - 2014 十字槽盤頭自擠螺釘

尺寸單位: mm
國标GB /T6560 - 2014 GB6560 6560GB 十字槽盤頭自擠螺釘
模型下載
GB /T 6560 - 2014 十字槽盤頭自擠螺釘
掃一掃分享
單重計算 公差
公稱長度L 注:選擇後獲得 螺紋長度
螺紋尺寸
d
M2 M2.5 M3 M4 M5 M6 M8 M10
P 螺距
a 最大值
b 最小值
da 最大值
dk 最大值=公稱
最小值
k 最大值=公稱
最小值
r 最小值
R1 ≈
x 最大值
槽号
M1 參考
深度 H型 最大值
最小值
M2 參考
深度 Z型 最大值
最小值
0.4 0.45 0.5 0.7 0.8 1 1.25 1.5
0.8 0.9 1 1.4 1.6 2 2.5 3
25 25 25 38 38 38 38 38
2.6 3.1 3.6 4.7 5.7 6.8 9.2 11.2
4 5 5.6 8 9.5 12 16 20
3.7 4.7 5.3 7.64 9.14 11.57 15.57 19.48
1.6 2.1 2.4 3.1 3.7 4.6 6 7.5
1.46 1.96 2.26 2.92 3.52 4.3 5.7 7.14
0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4
3.2 4 5 6.5 8 10 13 16
1 1.1 1.25 1.75 2 2.5 3.2 3.8
0 1 1 2 2 3 4 4
1.9 2.7 3 4.4 4.9 6.9 9 10.1
1.2 1.55 1.8 2.4 2.9 3.6 4.6 5.8
0.9 1.15 1.4 1.9 2.4 3.1 4 5.2
2.1 2.6 2.8 4.3 4.7 6.7 8.8 9.9
1.42 1.5 1.75 2.34 2.74 3.46 4.5 5.69
1.17 1.25 1.5 1.89 2.29 3.03 4.05 5.24
螺紋長度b
- - - - - - - -
①,當螺杆上不全部制出螺紋時，其無螺紋杆部可制成直徑等于或小于外接圓直徑的圓柱形或三棱形 （GB/T 6559）
替代列表
GB /T 6560 - 1986 GB /T 6560 - 2014

工藝相關

GB /T 90.1
緊固件 驗收檢查 （ISO 3269:2000 IDT）
GB /T 90.2
緊固件 标志與包裝
GB /T 818
十字槽盤頭螺釘
GB 944.1
螺釘用十字槽
GB /T 1237
緊固件标記方法
GB /T 3098.7
緊固件機械性能 自擠螺釘
GB /T 3103.1
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 5267.1
電鍍層厚度的技術要求
GB /T 5267.2
非電解鋅片塗層(達克羅技術要求)
GB /T 5276
緊固件 螺栓、螺釘、螺柱及螺母尺寸代号和标注
GB /T 5779.1
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 6559
自攻鎖緊螺釘的螺杆（三角鎖緊螺紋）
GB /T 16938
緊固件 螺栓、螺釘、螺柱和螺母通用技術條件

技術條件和引用标準

螺杆型式尺寸
通用技術條件
材料
機械和工作性能
公差 產品等級
标準
十字槽
表面缺陷
表面處理
驗收及包裝
GB/T 6559
GB/T 16938
GB/T 3098.7
GB/T 3098.7
A
GB/T 3103.1
GB/T 944.1
GB/T 5779.1
電鍍技術要求按GB/T 5267.1；
非電解鋅片塗層技術要求按GB/T 5267.2
GB/T 90.1、GB/T 90.2

引用參考

GB /T 3098.5
緊固件機械性能 - 自攻螺釘
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺釘用螺紋
注：技術數據僅供參考，請以官方原件為準！
