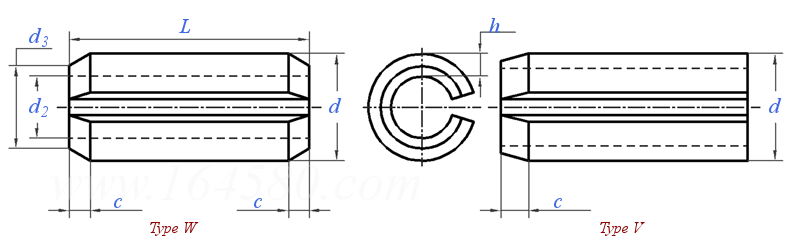

重型直槽彈性圓柱銷 [Table 5] JIS B 2808 (GH) - 2013

選擇規格尺寸 點擊↓

Φ1

Φ1.5

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ4.5

Φ5

Φ6

Φ8

Φ10

Φ12

Φ13

Φ14

Φ16

Φ18

Φ20

Φ21

Φ25

Φ28

Φ30

Φ32

Φ35

Φ38

Φ40

Φ45

Φ50

JIS B 2808 (GH) - 2013 重型直槽彈性圓柱銷 [Table 5]

尺寸單位: mm
日标JIS B2808 (GH) - 2013 JIS2808 2808JIS 重型直槽彈性圓柱銷 [Table 5]
模型下載
JIS B 2808 (GH) - 2013 重型直槽彈性圓柱銷 [Table 5]
掃一掃分享
單重計算 公差
公稱直徑
d
Φ1 Φ1.5 Φ2 Φ2.5 Φ3 Φ3.5 Φ4 Φ4.5 Φ5 Φ6 Φ8 Φ10 Φ12 Φ13
d 最大值
最小值
d2 參考值
c 最大值
最小值
h
最小剪切載荷,雙面剪,kN
1.3 1.8 2.4 2.9 3.5 4 4.6 5.1 5.6 6.7 8.8 10.8 12.8 13.8
1.2 1.7 2.3 2.8 3.3 3.8 4.4 4.9 5.4 6.4 8.5 10.5 12.5 13.5
0.8 1.1 1.5 1.8 2.1 2.3 2.8 2.9 3.4 4 5.5 6.5 7.5 8.5
0.35 0.45 0.55 0.6 0.7 0.8 0.85 1.0 1.1 1.4 2.0 2.4 2.4 2.4
0.15 0.25 0.35 0.4 0.5 0.6 0.65 0.8 0.9 1.2 1.6 2.0 2.0 2.0
0.2 0.3 0.4 0.5 0.6 0.75 0.8 1 1 1.2 1.5 2 2.5 2.5
0.7 1.58 2.82 4.38 6.32 9.06 11.24 15.36 17.54 26.04 42.76 70.16 104.1 115.1
公稱直徑
d
Φ14 Φ16 Φ18 Φ20 Φ21 Φ25 Φ28 Φ30 Φ32 Φ35 Φ38 Φ40 Φ45 Φ50
d 最大值
最小值
d2 參考值
c 最大值
最小值
h
最小剪切載荷,雙面剪,kN
14.8 16.8 18.9 20.9 21.9 25.9 28.9 30.9 32.9 35.9 38.9 40.9 45.9 50.9
14.5 16.5 18.5 20.5 21.5 25.5 28.5 30.5 32.5 35.5 38.5 40.5 45.5 50.5
8.5 10.5 11.5 12.5 13.5 15.5 17.5 18.5 20.5 21.5 23.5 25.5 28.5 31.5
2.4 2.4 2.4 3.4 3.4 3.4 3.4 3.4 3.6 3.6 4.6 4.6 4.6 4.6
2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0
3 3 3.5 4 4 5 5.5 6 6 7 7.5 7.5 8.5 9.5
144.7 171 222.5 280.6 298.2 438.5 542.6 631.4 684 859 1003 1068 1360 1685
替代列表
JIS B 2808(GH) - 2005 JIS B 2808(GH) - 2013

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
