首頁 產品與标準 YJT 21001 (VSW 12785) 帶齒彈性銷

帶齒彈性銷 YJT 21001 (VSW 12785)

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

Φ1

Φ1.5

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20


尺寸單位: mm
代碼YJT 21001 (VSW 12785) YJT21001 21001YJ 帶齒彈性銷
在線制圖
YJT 21001 (VSW 12785) 帶齒彈性銷
掃一掃分享

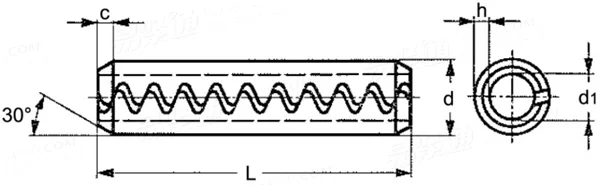

公差
規格
Φ1 Φ1.5 Φ2 Φ2.5 Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
d1
d 最大值（裝配前）
最小值（裝配前）
h
c
0.8 1.1 1.4 1.7 2 2.8 3.3 3.8 5.4 6.5 7.5 8.5 10.5 12.5
1.3 1.8 2.3 2.8 3.3 4.4 5.5 6.5 8.6 10.7 12.7 14.8 16.8 20.8
1.2 1.7 2.2 2.7 3.2 4.3 5.3 6.3 8.4 10.5 12.5 14.5 16.5 20.5
0.2 0.3 0.4 0.5 0.6 0.75 1 1.25 1.5 2 2.5 3 3 4
0.15 0.25 0.35 0.45 0.5 0.6 0.8 1 1.3 1.7 2 2.5 2.5 3.5

引用參考 (3)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
告訴我在“易緊通”看到，将給您優惠
上海上墊墊圈有限公司
聯系人：孫經理 點擊這裏給我發消息2392096921   移動電話： 13788982145，13701728162     電話：021-57317386     微信号：13788982145
材料：碳鋼、不鏽鋼；規格齊全；表面處理：按客戶要求。
[詢價]
知識產權與品牌說明： YJT 編碼僅作產品分類、尺寸索引和采購選型參考，不代表產品認證、專利授權或品牌授權。參考品牌、型号僅用于識别同類或兼容產品，相關權利歸其權利人所有。 YJT工業零部件标準編碼體系說明
