短周期電弧螺柱焊用焊接螺柱 (PS型帶法蘭的螺紋螺柱) GB /T 902.4 (PS) - 2010

選擇規格尺寸 點擊↓

M3

M4

M5

M6

M8

M10

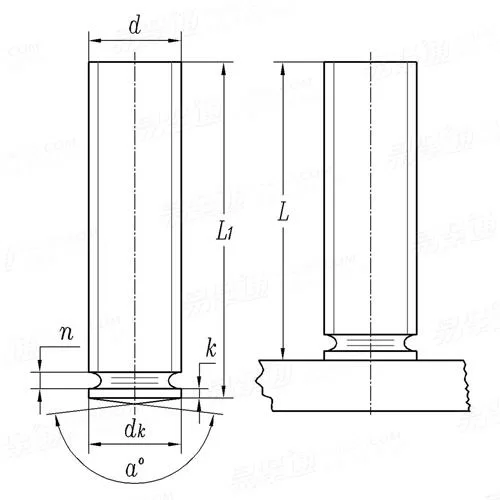

GB /T 902.4 (PS) - 2010 短周期電弧螺柱焊用焊接螺柱 (PS型帶法蘭的螺紋螺柱)

尺寸單位: mm
國标GB /T902.4 (PS) - 2010 GB902.4 902.4GB 短周期電弧螺柱焊用焊接螺柱 (PS型帶法蘭的螺紋螺柱)
GB /T 902.4 (PS) - 2010 短周期電弧螺柱焊用焊接螺柱 (PS型帶法蘭的螺紋螺柱)
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
公稱長度L 注:選擇後獲得 相應重量
螺紋規格
d
M3 M4 M5 M6 M8 M10
P 螺距
dk 最大值
最小值
k 最大值
最小值
n 最大值
a
0.5 0.7 0.8 1 1.25 1.5
4.2 5.2 6.2 7.2 9.2 11.2
3.8 4.8 5.8 6.8 8.8 10.8
1.4 1.4 1.4 1.4 1.4 1.4
0.7 0.7 0.7 0.7 0.8 0.8
0.6 0.6 1 1 1.5 2
166° 166° 166° 166° 166° 166°
千件鋼制重≈kg
- - - - - -
①,L1:
M3:6、8、10、12、16、20
M4:8、10、12、16、20、25
M5:10、12、16
M6:20、25、30
M8:12、16、20、25、30、35、40
M10:16、20、25、30、35、40
替代列表
暫無
等效标準
以上有部分标準可能為近似等效,如有異議以标準原件為準

技術條件和引用标準

材料
不鏽鋼
機械性能 等級
标準
可焊接性
公差 等級
标準
表面處理
驗收及包裝
-
4.8 A2-50
GB/T 3098.1 GB/T 3098.6
--螺柱僅能使用可焊接性的材料制造。
--如果硬度增加的不多,非合金鋼焊接螺柱尚具有可焊接性。
--通常,碳含量C≤0.20%是可焊接的,易切鋼是不可焊接的,可以
使用鎮靜鋼。
通常,不鏽鋼螺柱是可焊接的,易切鋼是不可焊接的
A
GB/T 3103.1
電鍍銅 簡單處理
GB/T 90.1、GB/T 90.2-2002
如有需要,可協議采用螺柱的拉力試驗校核剪切強度。
注:技術數據僅供參考,請以官方原件為準!
