米制特大平墊圈 C級 AS 1237.1 - 2002

選擇規格尺寸 點擊↓

Φ5

Φ6

Φ7

Φ8

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ24

Φ27

Φ30

Φ33

Φ36

Φ39

AS 1237.1 - 2002 米制特大平墊圈 C級

尺寸單位: mm
澳标AS 1237.1 - 2002 AS1237.1 1237.1AS 米制特大平墊圈 C級
AS 1237.1 - 2002 米制特大平墊圈 C級
掃一掃分享
單重計算 公差

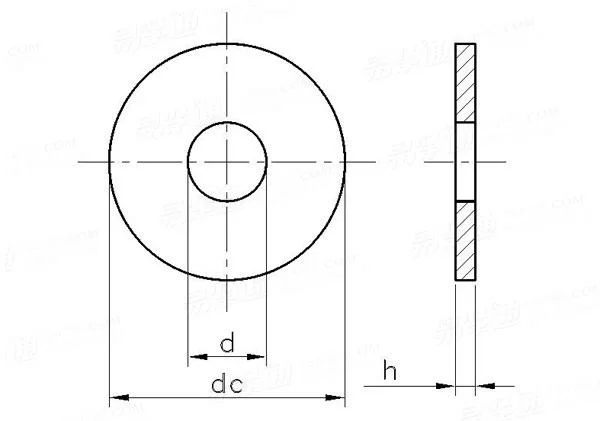

公稱直徑
Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18
d
dc
h
5.5 6.6 7.6 9 11 13.5 15.5 17.5 20
18 22 24 28 34 44 50 56 60
2 2 2 3 3 4 4 5 5
公稱直徑
Φ20 Φ22 Φ24 Φ27 Φ30 Φ33 Φ36 Φ39
d
dc
h
22 24 26 30 33 36 39 42
72 80 85 98 105 115 125 140
6 6 6 6 6 8 8 10

采用标準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
