塑料大平墊 DIN 34816 - 1999

選擇規格尺寸 點擊↓

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

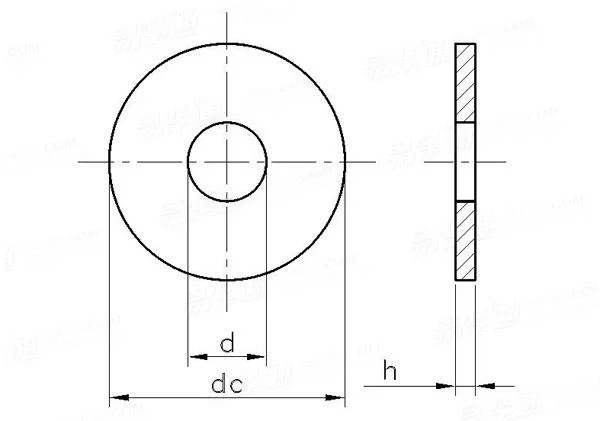

DIN 34816 - 1999 塑料大平墊

尺寸單位: mm
德标DIN 34816 - 1999 DIN34816 34816DIN 塑料大平墊
DIN 34816 - 1999 塑料大平墊
掃一掃分享
單重計算 公差
公稱直徑
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ16
d 最小值=公稱
最大值
dc 最大值=公稱
最小值
h 公稱
最大值
最小值
3.2 4.3 5.3 6.4 8.4 10.5 13 17
3.38 4.48 5.48 6.62 8.62 10.77 13.27 17.27
9 12 15 18 24 30 37 50
8.64 11.57 14.57 17.57 23.48 29.48 36.38 49.38
0.8 1 1.2 1.6 2 2.5 3 3
0.9 1.1 1.4 1.8 2.2 2.7 3.3 3.3
0.7 0.9 1 1.4 1.8 2.3 2.7 2.7

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
