普通六角頭通孔支柱 (特殊） Self-Clinching SO SOS SOA SO4 (special order)

查看供應商

選擇規格尺寸點擊↓

0.116

0.143

0.169

0.194

3.1

3.6

4.1

5.1

同規格，其他部分尺寸不同

尺寸單位: mm/inch

壓鉚件Self-Clinching SO SOS SOA SO4 (specia 普通六角頭通孔支柱 (特殊）

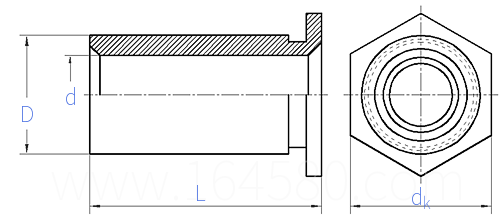

在線制圖

Self-Clinching SO SOS SOA SO4 (special order) 普通六角頭通孔支柱 (特殊）

掃一掃分享

公差

公稱直徑
d

0.116

0.143

0.169

0.194

3.1

3.6

4.1

5.1

d	最大值
d	最小值
D	最大值=公稱
D	最小值
d_k	公稱
闆厚	最小值
安裝孔尺寸	最小值=公稱
安裝孔尺寸	最大值
代号	鋼
	不鏽鋼
	鋁
	硬化不鏽鋼

0.120	0.120	0.147	0.147	0.173	0.198	3.2	3.2	3.7	3.7	4.2	5.2
0.113	0.113	0.140	0.140	0.166	0.191	3.02	3.02	3.52	3.52	4.02	5.02
0.165	0.212	0.212	0.280	0.280	0.280	4.2	5.39	5.39	7.12	7.12	7.12
0.160	0.207	0.207	0.275	0.275	0.275	4.07	5.26	5.26	6.99	6.99	6.99
0.187	0.250	0.250	0.312	0.312	0.312	4.8	6.4	6.4	7.9	7.9	7.9
0.040	0.040	0.040	0.050	0.050	0.050	1	1	1	1.27	1.27	1.27
0.166	0.213	0.213	0.281	0.281	0.281	4.22	5.41	5.41	7.14	7.14	7.14
0.169	0.216	0.216	0.284	0.284	0.284	4.30	5.49	5.49	7.22	7.22	7.22
SO	SO	SO	SO	SO	SO	SO	SO	SO	SO	SO	SO
SOS	SOS	SOS	SOS	SOS	SOS	SOS	SOS	SOS	SOS	SOS	SOS
SOA	SOA	SOA	SOA	SOA	SOA	SOA	SOA	SOA	SOA	SOA	SOA
SO4	SO4	SO4	SO4	SO4	SO4	SO4	SO4	SO4	SO4	SO4	SO4

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

注：技術數據僅供參考，請以官方原件為準！

告訴我在“易緊通”看到，将給您優惠

東莞世祥五金有限責任公司

聯系人：韋經理

876541319 移動電話： 13712141319 電話：0769-86650319 微信号：13712141319

材質：碳鋼、不鏽鋼303、304、416、鋁；規格範圍：規格齊全；表面處理：可按照客戶要求。

[詢價]

類似标準及供貨信息

1		[壓鉚件] Self-Clinching SKC SK4	定位支撐柱 Key-hole Standoffs 供應商(1)
2		[壓鉚件] Self-Clinching TPS TP4	定位導向銷 Flush-Head Pilot Pins 供應商(1)

标準編号 / Standard Code： Self-Clinching SO SOS SOA SO4 (special order)
中文名稱 / Chinese Name： 普通六角頭通孔支柱 (特殊）
英文名稱 / English Name： Through-hole， Unthreaded Self-clinching Sthandoffs
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
中文頁面 / Chinese Page： 查看中文頁面
English Page： View English Page

Data Source: YJT Fastener Database (164580.com)
Standard: Self-Clinching SO SOS SOA SO4 (special order)
Chinese Name: 普通六角頭通孔支柱 (特殊）
English Name: Through-hole， Unthreaded Self-clinching Sthandoffs
