首頁 產品與标準 JIS B 1112 (T3) - 1995 十字槽半沉頭木螺釘 [表3]

十字槽半沉頭木螺釘 [表3] JIS B 1112 (T3) - 1995

選擇規格尺寸 點擊↓

2.1

2.4

2.7

3.1

3.5

3.8

4.1

4.5

4.8

5.1

5.5

5.8

6.2

6.8

7.5

8

9.5

括号内尺寸為非優選

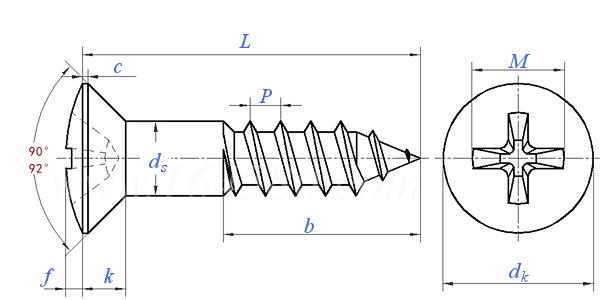

JIS B 1112 (T3) - 1995 十字槽半沉頭木螺釘 [表3]

尺寸單位: mm
日标JIS B1112 (T3) - 1995 JIS1112 1112JIS 十字槽半沉頭木螺釘 [表3]
JIS B 1112 (T3) - 1995 十字槽半沉頭木螺釘 [表3]
掃一掃分享
單重計算 公差
公稱長度L 注:選擇後獲得 螺紋長度
螺紋規格
2.1 2.4 2.7 3.1 3.5 3.8 4.1 4.5 4.8
P ≈
ds 公稱
最大值
最小值
dk 最大值=公稱
最小值
k 最大值=公稱
最小值
c ≈
f ≈
槽号
M 最大值
深度 最大值
最小值
1 1.1 1.2 1.3 1.4 1.6 1.8 1.9 2.1
2.1 2.4 2.7 3.1 3.5 3.8 4.1 4.5 4.8
2.17 2.47 2.77 3.17 3.6 3.9 4.2 4.6 4.92
2.03 2.33 2.63 3.03 3.4 3.7 4 4.4 4.68
4.2 4.8 5.4 6.2 7 7.6 8.2 9 9.6
3.8 4.4 5 5.7 6.5 7.1 7.6 8.4 9
1.25 1.4 1.55 1.8 2 2.15 2.35 2.55 2.7
1.05 1.2 1.35 1.5 1.7 1.85 2.05 2.25 2.4
0.2 0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3
0.5 0.6 0.7 0.8 0.8 0.9 1 1.1 1.1
1 1 1 2 2 2 2 2 2
2.7 2.9 3.1 3.9 4.3 4.6 4.9 5.3 5.5
1.52 1.72 1.92 1.83 2.23 2.53 2.83 3.23 3.43
1.14 1.34 1.54 1.3 1.69 1.99 2.28 2.68 2.87
螺紋長度b b≈2/3*L
- - - - - - - - -
螺紋規格
5.1 5.5 5.8 6.2 6.8 7.5 8 9.5
P ≈
ds 公稱
最大值
最小值
dk 最大值=公稱
最小值
k 最大值=公稱
最小值
c ≈
f ≈
槽号
M 最大值
深度 最大值
最小值
2.2 2.4 2.6 2.7 3.1 3.3 3.3 3.8
5.1 5.5 5.8 6.2 6.8 7.5 8 9.5
5.22 5.62 5.92 6.32 6.95 7.65 8.15 9.65
4.98 5.38 5.68 6.08 6.65 7.35 7.85 9.35
10.2 11 11.6 12.4 13.6 15 16 19
9.6 10.4 10.9 11.7 12.9 14.3 15.2 18.2
2.85 3.05 3.2 3.5 3.8 4.15 4.4 5.15
2.55 2.75 2.8 3.1 3.4 3.75 4.0 4.75
0.3 0.3 0.3 0.4 0.4 0.4 0.4 0.4
1.2 1.3 1.4 1.4 1.6 1.8 1.8 2.3
3 3 3 3 3 4 4 4
6.5 6.8 7.1 7.4 7.9 9.2 9.5 10.5
3.16 3.46 3.76 4.06 4.56 4.85 5.15 6.15
2.6 2.9 3.19 3.48 3.97 4.31 4.6 5.58
螺紋長度b b≈2/3*L
- - - - - - - -

引用參考

GB /T 922 - 1986
木螺釘技術條件
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
