首頁 產品與标準 NF E 25-529 - 2000 A級小墊圈

A級小墊圈 NF E 25-529 - 2000

☆ 收藏

選擇規格尺寸 點擊↓

Φ1.6

Φ2

Φ2.5

Φ3

(Φ3.5)

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

(Φ14)

Φ16

(Φ18)

Φ20

(Φ22)

Φ24

(Φ27)

Φ30

(Φ33)

Φ36

括号内尺寸為非優選

尺寸單位: mm
法國NF E25-529 - 2000 NF25-529 25-529NF A級小墊圈
在線制圖

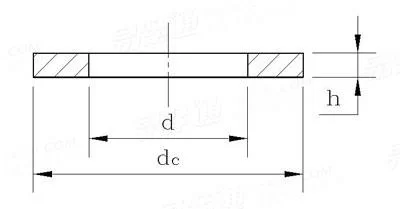

NF E 25-529 - 2000 A級小墊圈
掃一掃分享
單重計算 公差
公稱直徑
Φ1.6 Φ2 Φ2.5 Φ3 (Φ3.5) Φ4 Φ5 Φ6 Φ8 Φ10 Φ12
d 最大值
最小值
dc 最大值
最小值
h 公稱
最大值
最小值
1.84 2.34 2.84 3.38 3.88 4.48 5.48 6.62 8.62 10.77 13.27
1.7 2.2 2.7 3.2 3.7 4.3 5.3 6.4 8.4 10.5 13
3.5 4.5 5 6 7 8 9 11 15 18 20
3.2 4.2 4.7 5.7 6.64 7.64 8.64 10.57 14.57 17.57 19.48
0.3 0.3 0.5 0.5 0.5 0.5 1 1.6 1.6 1.6 2
0.35 0.35 0.55 0.55 0.55 0.55 1.1 1.8 1.8 1.8 2.2
0.25 0.25 0.45 0.45 0.45 0.45 0.9 1.4 1.4 1.4 1.8
公稱直徑
(Φ14) Φ16 (Φ18) Φ20 (Φ22) Φ24 (Φ27) Φ30 (Φ33) Φ36
d 最大值
最小值
dc 最大值
最小值
h 公稱
最大值
最小值
15.27 17.27 19.33 21.33 23.33 25.33 28.33 31.39 34.62 37.62
15 17 19 21 23 25 28 31 34 37
24 28 30 34 37 39 44 50 56 60
23.48 27.48 29.48 33.38 36.38 38.38 43.38 49.38 54.8 58.8
2.5 2.5 3 3 3 4 4 4 5 5
2.7 2.7 3.3 3.3 3.3 4.3 4.3 4.3 5.6 5.6
2.3 2.3 2.7 2.7 2.7 3.7 3.7 3.7 4.4 4.4

采用标準 (1)

引用參考 (5)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 3103.3 - 2020
緊固件公差 平墊圈
GB /T 13914 - 2013
沖壓件尺寸公差
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
