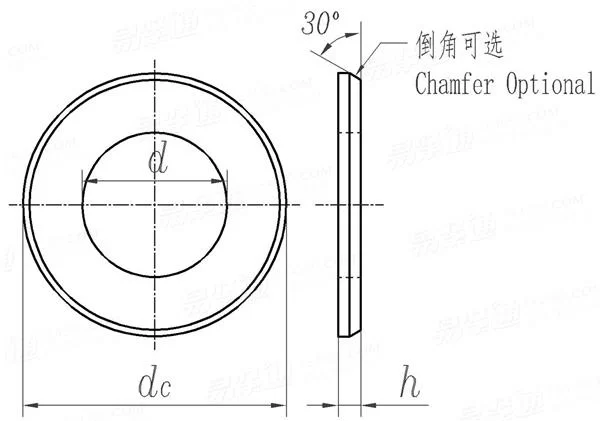

BS 3410 (-3) - 1961 适用于UNC、UNF、B.S.W.和B.S.F.的小型精制倒角墊圈 [Table 3]

尺寸單位: 英寸(inch)
英标BS 3410 (-3) - 1961 BS3410 3410BS 适用于UNC、UNF、B.S.W.和B.S.F.的小型精制倒角墊圈 [Table 3]
BS 3410 (-3) - 1961 适用于UNC、UNF、B.S.W.和B.S.F.的小型精制倒角墊圈 [Table 3]
掃一掃分享
單重計算 公差
規格
1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4
d 最大值
最小值
dc 最大值
最小值
h 重型
輕型
0.27 0.333 0.395 0.458 0.52 0.593 0.656 0.781
0.265 0.328 0.39 0.453 0.515 0.588 0.651 0.776
0.562 0.625 0.75 0.875 1 1.125 1.25 1.5
0.557 0.62 0.745 0.87 0.995 1.115 1.24 1.49
0.056 0.072 0.072 0.092 0.092 0.104 0.116 0.128
0.036 0.04 0.048 0.048 0.056 0.056 0.072 0.072
規格
7/8 1 1-1/8 1-1/4 1-3/8 1-1/2 1-3/4 2
d 最大值
最小值
dc 最大值
最小值
h 重型
輕型
0.906 1.031 1.156 1.281 1.406 1.531 1.781 2.031
0.901 1.026 1.151 1.276 1.401 1.526 1.776 2.026
1.625 1.875 2.125 2.375 2.625 2.875 3.375 3.625
1.615 1.865 2.115 2.355 2.605 2.855 3.345 3.595
0.144 0.16 0.176 0.176 0.192 0.192 0.212 0.212
0.072 0.072 0.0092 0.116 / / / /

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
