首頁 產品與标準 JIS B 1185 (Type 4) - 2010 壓鑄式蝶形螺母

壓鑄式蝶形螺母 JIS B 1185 (Type 4) - 2010

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

M3

M4

M5

M6

M8

M10


尺寸單位: mm
日标JIS B1185 (Type 4) - 2010 JIS1185 1185 壓鑄式蝶形螺母
在線制圖

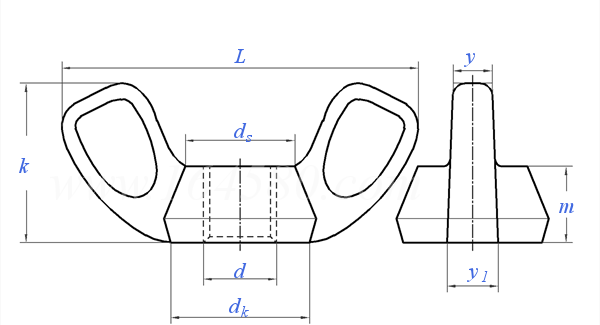

JIS B 1185 (Type 4) - 2010 壓鑄式蝶形螺母
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照
螺紋尺寸
d
M3 M4 M5 M6 M8 M10
dk 最小值
ds ≈
m 最小值
L 公稱
最大值
最小值
k 公稱
最大值
最小值
y 最大值
y1 最大值
5 7 8.5 10.5 13 16
4 6 7 9 10 12
2.4 3.2 4 5 6.5 8
16 21 21 23 30 37
17.5 22.5 22.5 24.5 31.5 39
14.5 19.5 19.5 21.5 28.5 35
8.5 11 11 14 16 19
10 12.5 12.5 15.5 17.5 20.5
7 9.5 9.5 12.5 14.5 17.5
2.5 3 3.5 4 4.5 5.5
3 4 4.5 5 5.5 6.5

替代列表

等效标準

國标 GB 日标 JIS
GB /T 62.4 JIS B 1185 Type 4
以上有部分标準可能為近似等效，如有異議以标準原件為準

同版本產品組 (4)

引用參考 (12)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 3098.2 - 2015
緊固件機械性能 螺母 粗牙螺紋
GB /T 20330 - 2006
攻絲前鑽孔用麻花鑽直徑
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.2 - 2000
緊固件表面缺陷 - 螺母
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB 3103.2 - 1982
緊固件公差 - 用于精密機械的螺栓、螺釘和螺母
GB /T 3098.2 - 2015
緊固件機械性能 螺母 細牙螺紋
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
告訴我在“易緊通”看到，将給您優惠
上海聖雷緊固件有限公司
聯系人：沈經理 點擊這裏給我發消息3199688212   移動電話： 13916763321     電話：021-65627196, 65627011
材質：碳鋼、銅、不鏽鋼、尼龍、鋅合金；規格：M3-M20，UN #6-3/4,BSW 1/8-3/4
[詢價]
