标準型壓鑄式蝶形螺母 [Table 4] ASME B 18.6.9 - 2010 (R2017)

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

4# 标準型

5# 标準型

6# 标準型

6# 重型

8# 标準型

10# 标準型

12# 标準型

12# 重型

1/4 标準型

5/16 标準型

3/8 标準型

7/16 标準型

7/16 重型

1/2 标準型

1/2 重型


尺寸單位: inch
美标ASME B18.6.9 - 2010 (R2017) ASME18.6.9 标準型壓鑄式蝶形螺母 [Table 4]
在線制圖

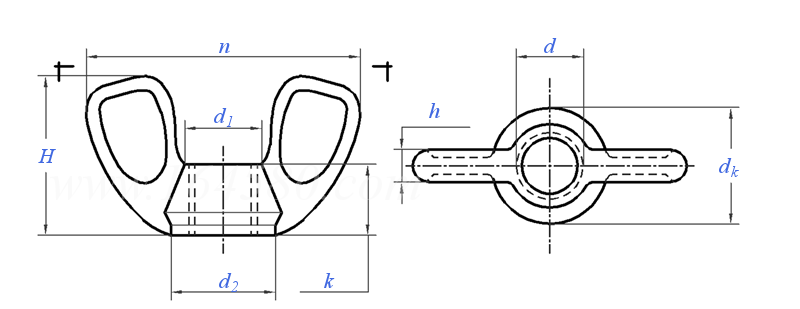

ASME B 18.6.9 - 2010 (R2017) 标準型壓鑄式蝶形螺母 [Table 4]
掃一掃分享
單重計算 公差 美制螺紋極限尺寸 米/英制螺紋對照
螺紋尺寸
d
4#
标準型 		5#
标準型 		6#
标準型 		6#
重型 		8#
标準型 		10#
标準型 		12#
标準型 		12#
重型 		1/4
标準型 		5/16
标準型 		3/8
标準型 		7/16
标準型 		7/16
重型 		1/2
标準型 		1/2
重型
d
PP
n 最大值
最小值
H 最大值
最小值
h 最大值
最小值
d1 最大值
最小值
d2 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
0.1120 0.1250 0.1380 0.1380 0.1640 0.1900 0.2160 0.2160 0.2500 0.3125 0.3750 0.4375 0.4375 0.5000 0.5000
40 40 32 32 32 24 & 32 24 24 20 & 28 18 & 24 16 & 24 14 & 20 14 & 20 13 & 20 13 & 20
0.660 0.660 0.660 0.850 0.850 0.850 0.850 1.080 1.080 1.230 1.450 1.890 1.890 1.890 1.890
0.640 0.640 0.640 0.830 0.830 0.830 0.830 1.050 1.050 1.200 1.420 1.860 1.860 1.860 1.860
0.360 0.360 0.360 0.430 0.430 0.430 0.430 0.570 0.570 0.640 0.740 0.910 0.930 0.910 0.930
0.350 0.350 0.350 0.420 0.420 0.420 0.420 0.530 0.530 0.620 0.720 0.900 0.910 0.900 0.910
0.110 0.110 0.110 0.140 0.140 0.140 0.140 0.160 0.160 0.200 0.230 0.290 0.340 0.290 0.340
0.090 0.090 0.090 0.120 0.120 0.120 0.120 0.140 0.140 0.180 0.210 0.280 0.330 0.280 0.330
0.180 0.180 0.180 0.290 0.290 0.290 0.290 0.320 0.320 0.390 0.460 0.670 0.630 0.670 0.630
0.160 0.160 0.160 0.270 0.270 0.270 0.270 0.300 0.300 0.350 0.420 0.650 0.620 0.650 0.620
0.270 0.270 0.270 0.380 0.380 0.380 0.380 0.440 0.440 0.500 0.620 0.750 0.810 0.750 0.810
0.250 0.250 0.250 0.360 0.360 0.360 0.360 0.420 0.420 0.490 0.600 0.730 0.790 0.730 0.790
0.320 0.320 0.320 0.410 0.410 0.410 0.410 0.480 0.480 0.570 0.690 0.830 0.890 0.830 0.890
0.300 0.300 0.300 0.400 0.400 0.400 0.400 0.460 0.460 0.550 0.670 0.820 0.870 0.820 0.870
0.160 0.160 0.160 0.200 0.200 0.200 0.200 0.230 0.230 0.260 0.290 0.380 0.420 0.380 0.420
0.140 0.140 0.140 0.180 0.180 0.180 0.180 0.210 0.210 0.240 0.270 0.370 0.400 0.370 0.400
