米制大半圓頭馬車螺栓 BS 4933 - 1973

選擇規格尺寸 點擊↓

M5

M6

M8

M10

M12

M16

M20

M24

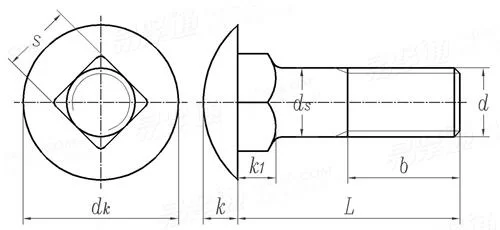

BS  4933 - 1973 米制大半圓頭馬車螺栓

尺寸單位: 毫米(mm)
英标BS 4933 - 1973 BS4933 4933BS 米制大半圓頭馬車螺栓
BS  4933 - 1973 米制大半圓頭馬車螺栓
掃一掃分享
螺紋規格
d
M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
dk 最大值
最小值
k1 最大值
最小值
k 最大值
最小值
s 最大值
最小值
ds 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2.5 3
11.3 13.5 18 22.5 27 36 45 54
10.2 12.4 16.9 21.2 25.7 34.4 43.4 52.1
3.1 3.6 4.75 5.75 6.75 8.9 10.9 13.1
2.5 3 4 5 6 8 10 12
3.1 3.6 4.8 5.8 6.8 8.9 10 13
2.5 3 4 5 6 8 10 12
5.48 6.48 8.58 10.58 12.7 16.7 20.84 24.84
4.52 5.52 7.42 9.42 11.3 15.3 19.16 23.16
5.48 6.48 8.58 10.58 12.7 16.7 20.84 24.84
4.52 5.52 7.42 9.42 11.3 15.3 19.16 23.16
①,當d≤M12,
L≤75mm時,b=L-K1;
75<L≤125mm時,b=2d+6;
125<L≤200mm時,b=2d+12;
L>200mm時,b=2d+25;
②,當d>M12,
L≤125mm時,b=2d+6;
125<L≤200mm時,b=2d+12;
L>200mm時,b=2d+25;
③,本标準中并未規定公稱長度L,但可能在新版本中有所包含。
注:技術數據僅供參考,請以官方原件為準!
