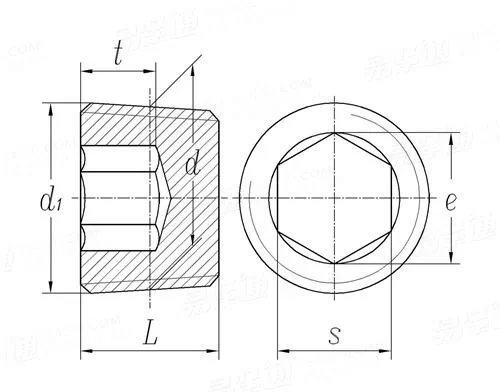

内六角套筒管塞. 錐形螺紋 DIN 906 - 1992

選擇規格尺寸點擊↓

M10

M12

M14

M16

M18

M20

M22

M24

M26

M27

M30

M33

M36

M38

M39

M42

M45

M48

M52

M56

M60

尺寸單位: mm

德标DIN 906 - 1992 DIN906 906DIN 内六角套筒管塞. 錐形螺紋

模型下載替

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積毛坯直徑

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

螺紋規格
d

M10

M12

M14

M16

M18

M20

M22

M24

M26

P	粗牙
P	細牙
d	管螺紋/R
L	公稱 (js16)
	最大值
	最小值
s	公稱 (D12)
	最大值
	最小值
t	最小值
千件重kg

1	1	1.5	-	1.5	1.5	-	1.5	1.5	-	1.5	1.5	1.5
-	-	-	-	-	-	-	-	-	-	-	-	-
-	1/8	-	1/4	-	-	3/8	-	-	1/2	-	-	-
8	8	10	10	10	10	10	10	10	10	10	12	12
8.45	8.45	10.45	10.45	10.45	10.45	10.45	10.45	10.45	10.45	10.45	12.55	12.55
7.55	7.55	9.55	9.55	9.55	9.55	9.55	9.55	9.55	9.55	9.55	11.45	11.45
4	5	6	7	7	8	8	8	10	10	10	12	12
4.15	5.15	6.15	7.19	7.19	8.19	8.19	8.19	10.19	10.19	10.19	12.23	12.23
4.03	5.03	6.03	7.04	7.04	8.04	8.04	8.04	10.04	10.04	10.04	12.05	12.05
4	4	5	5	5	5	5	5	5	5	5	6	6
2.07	3.38	6.10	7.00	8.10	11.00	12.20	14.60	17.60	19.00	22.00	30.80	38.60

螺紋規格
d

M27

M30

M33

M36

M38

M39

M42

M45

M48

M52

M56

M60

P	粗牙
P	細牙
d	管螺紋/R
L	公稱 (js16)
	最大值
	最小值
s	公稱 (D12)
	最大值
	最小值
t	最小值
千件重kg

-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-
2	2	2	2	-	2	2	2	2	2	2	2
3/4	-	1	-	-	-	1 1/4	-	1 1/2	-	-	-
12	12	12	15	15	15	18	18	20	20	22	22
12.55	12.55	12.55	15.55	15.55	15.55	18.55	18.55	20.65	20.65	22.65	22.65
11.45	11.45	11.45	14.45	14.45	14.45	17.45	17.45	19.35	19.35	21.35	21.35
12	17	17	19	19	19	22	22	24	24	32	32
12.23	17.23	17.23	19.275	19.275	19.275	22.275	22.275	24.275	24.275	32.33	32.33
12.05	17.05	17.05	19.065	19.065	19.065	22.065	22.065	24.065	24.065	32.08	32.08
6	6	6	7.5	7.5	7.5	11.5	11.5	11.5	11.5	13	13
40.20	44.00	57.50	85.20	94.40	103.00	135.00	167.00	214.00	253.00	274.00	350.00

①,e min ≈ 1.14 s min

替代列表

DIN 906 - 1983 DIN 906 - 1992 DIN 906 - 2012 DIN 906 - 2020

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
