首頁 產品與标準 BS 916 - 1953 英制薄方頭全螺紋螺釘 - 粗制 - 車削支承面 [Table 2]

英制薄方頭全螺紋螺釘 - 粗制 - 車削支承面 [Table 2] BS 916 - 1953

選擇規格尺寸 點擊↓

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1

1-1/8

1-1/4

(1-3/8)

1-1/2

(1-5/8)

1-3/4

2

2-1/4

2-1/2

2-3/4

3

(3-1/4)

3-1/2

(3-3/4)

4

4-1/2

5

5-1/2

6

括号内尺寸為非優選

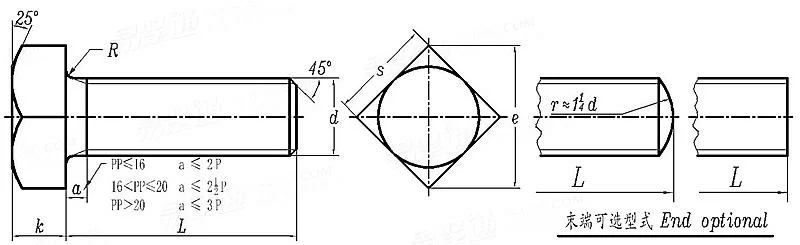

BS 916 - 1953 英制薄方頭全螺紋螺釘 - 粗制 - 車削支承面 [Table 2]

尺寸單位: inch
英标BS 916 - 1953 BS916 916BS 英制薄方頭全螺紋螺釘 - 粗制 - 車削支承面 [Table 2]
BS 916 - 1953 英制薄方頭全螺紋螺釘 - 粗制 - 車削支承面 [Table 2]
掃一掃分享
單重計算 公差 最小破壞扭矩 牌号等級
螺紋尺寸
d
1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 1-1/8 1-1/4 (1-3/8) 1-1/2 (1-5/8)
PP 牙數/英寸 BSW
BSF
s 最大值
最小值
e 最大值
R 最大值
k 最大值
最小值
20 18 16 14 12 12 11 10 9 8 7 7 6 6 5
26 22 20 18 16 16 14 12 11 10 9 9 8 8 8
0.445 0.525 0.600 0.710 0.820 0.920 1.010 1.200 1.300 1.480 1.670 1.860 2.050 2.220 2.410
0.435 0.515 0.585 0.695 0.800 0.900 0.985 1.175 1.270 1.450 1.640 1.815 2.005 2.175 2.365
0.63 0.74 0.85 1.00 1.16 1.30 1.43 1.70 1.84 2.09 2.36 2.63 2.90 3.14 3.41
1/32 1/32 1/32 1/32 1/32 1/32 1/32 1/32 1/32 1/32 3/64 3/64 3/64 3/64 3/64
0.176 0.218 0.260 0.302 0.343 0.375 0.417 0.500 0.583 0.666 0.75 0.83 0.92 1.00 1.08
0.156 0.198 0.240 0.282 0.323 0.345 0.387 0.470 0.553 0.636 0.71 0.79 0.88 0.96 1.02
螺紋尺寸
d
1-3/4 2 2-1/4 2-1/2 2-3/4 3 (3-1/4) 3-1/2 (3-3/4) 4 4-1/2 5 5-1/2 6
PP 牙數/英寸 BSW
BSF
s 最大值
最小值
e 最大值
R 最大值
k 最大值
最小值
5 4.5 4 4 3.5 3.5 3.25 3.25 3 3 2.875 2.75 2.625 2.5
7 7 6 6 6 5 5 4.5 4.5 4.5 4 4 4 4
2.580 2.760 3.150 3.550 3.890 4.180 4.530 4.850 5.180 5.550 6.380 7.300 8.350 9.450
2.520 2.700 3.090 3.490 3.830 4.080 4.430 4.750 5.080 5.450 6.255 7.175 8.225 9.325
3.65 3.90 4.45 5.02 5.50 5.91 6.41 6.86 7.33 7.85 9.02 10.32 11.81 13.36
3/64 3/64 1/16 1/16 1/16 1/16 3/32 3/32 3/32 3/32 1/8 1/8 1/8 1/8
1.17 1.33 1.50 1.67 1.83 2.00 2.17 2.33 2.50 2.67 3.00 3.33 3.67 4.00
1.11 1.27 1.42 1.59 1.75 1.90 2.07 2.23 2.40 2.57 2.85 3.18 3.52 3.85

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
