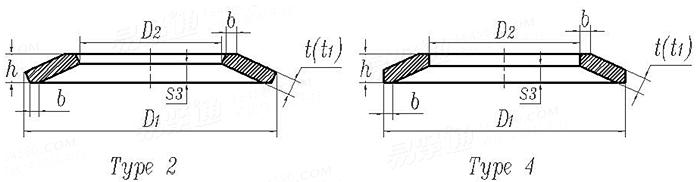

GOST 3057 - 1990 碟簧 2型和4型

尺寸單位: mm
俄标GOST 3057 - 1990 GOST3057 3057GOST 碟簧 2型和4型
GOST 3057 - 1990 碟簧 2型和4型
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
規格 ①
301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320
D1
D2
t
s3
h
b
單重≈kg
40 28 25 31.5 16 20 25 50 20 25 31.5 20 25 35.5 45 25 35.5 60 25 45
20.4 12 10 12.5 8 9 12.5 25.4 11.2 14 16 10.2 10 14 22.4 10 20 30 10 18
1 1 1 1.05 1 1 1.05 1.25 1 1 1.15 1.1 1.2 1.3 1.25 1.3 1.3 1.5 1.4 1.5
1.3 0.8 0.7 1 0.3 0.5 0.65 1.6 0.5 0.8 0.9 0.45 0.6 0.95 1.6 0.5 1 2 0.55 1.4
2.3 1.8 1.7 2.05 1.3 1.5 1.7 2.85 1.5 1.8 2.05 1.55 1.8 2.25 2.85 1.8 2.3 3.5 1.95 2.9
0.5 0.3 0.3 0.5 0.3 0.3 0.3 0.5 0.3 0.3 0.5 0.3 0.3 0.5 0.5 0.3 0.5 0.7 0.3 0.5
0.0073 0.0039 0.0032 0.0054 0.0012 0.002 0.003 0.0143 0.0017 0.0026 0.0052 0.002 0.0038 0.0085 0.1174 0.0042 0.0069 0.025 0.0045 0.0157
規格 ①
321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340
D1
D2
t
s3
h
b
單重≈kg
50 56 28 35 40 45 25 28 35.5 45 45 28 31.5 35.5 45 50 25 50 63 31.5
25 28.5 14 15 20 22.4 14 12 16 18 25 12 11 16 25 20 14 25 31 16
1.5 1.5 1.4 1.5 1.5 1.5 1.4 1.5 1.8 1.7 1.5 1.5 1.7 1.6 1.6 1.8 1.6 1.8 1.8 1.8
1.5 1.95 0.7 1 1.15 1.45 0.55 0.7 0.65 1.2 1.5 0.75 0.7 1.05 1.4 1.4 0.5 1.45 2.35 0.65
3 3.45 2.1 2.5 2.65 2.95 1.95 2.2 2.45 2.9 3 2.25 2.4 2.65 3 3.2 2.1 3.25 4.15 2.45
0.5 0.7 0.3 0.5 0.5 0.5 0.3 0.3 0.5 0.5 0.5 0.3 0.5 0.5 0.5 0.5 0.3 0.5 0.7 0.5
0.0173 0.0215 0.0051 0.0092 0.0111 0.0141 0.0037 0.0059 0.0111 0.0105 0.0129 0.0059 0.0091 0.0099 0.0138 0.0233 0.0042 0.0208 0.0334 0.0082
規格 ①
341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360
D1
D2
t
s3
h
b
單重≈kg
50 50 60 71 31.5 35.5 40 50 63 40 45 50 63 80 100 35.5 40 63 90 40
28 20 25 36 16 20 20 20 31.5 22.4 20 25 31.5 40 50 20 22.4 31.5 46 25
1.8 2 2 2 2 1.8 2 2.2 2.1 2 2.2 2.1 2.2 2.2 2.5 2.2 2.2 2.4 2.5 2.2
1.5 1.5 2 2.6 0.63 0.95 1 1.3 2.05 1 1.1 1.45 2 3 3.5 0.7 0.85 1.75 3.2 0.9
3.3 3.5 4 4.6 2.63 2.75 3 3.5 4.15 3 3.3 3.55 4.2 5.2 6 2.9 3.05 4.15 5.7 3.1
0.5 0.5 0.7 0.7 0.5 0.5 0.5 0.5 0.7 0.5 0.5 0.5 0.7 0.7 0.8 0.5 0.5 0.7 0.8 0.5
0.019 0.0259 0.0367 0.0462 0.0091 0.0095 0.0148 0.0285 0.0385 0.0135 0.022 0.0243 0.0404 0.065 0.1155 0.0117 0.0149 0.044 0.0922 0.0132
規格 ①
361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380
D1
D2
t
s3
h
b
單重≈kg
45 50 71 90 100 50 71 80 45 56 71 110 40 45 50 56 80 45 50 56
18 20 28 40 51 25 40 31.5 25 22.4 28 50 25 28 25 28 45 28 28 31.5
2.5 2.5 2.6 2.5 2.7 2.5 2.6 2.8 2.5 2.8 3 3 2.5 2.4 2.8 2.8 3 2.6 2.8 2.8
0.95 1.2 2.15 3.5 3.5 1.2 2 2.45 1.05 1.3 1.8 4 0.8 1.1 1.1 1.35 2.1 1 1.1 1.4
3.45 3.7 4.75 6 6.2 3.7 4.6 5.25 3.55 4.1 4.8 7 3.3 3.5 3.9 4.15 5.1 3.6 3.9 4.2
0.5 0.5 0.7 0.8 0.8 0.5 0.7 0.7 0.5 0.7 0.7 0.8 0.5 0.5 0.5 0.7 0.7 0.5 0.5 0.7
0.0262 0.0323 0.0682 0.1001 0.1232 0.0289 0.0551 0.0933 0.0216 0.0454 0.0787 0.1774 0.015 0.0183 0.0323 0.0406 0.0809 0.0199 0.0296 0.037
規格 ①
381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400
D1
D2
t
s3
h
b
單重≈kg
63 70 80 90 130 50 56 90 125 50 56 63 71 140 63 80 90 100 150 63
31.5 30.5 35 45 60 30 28 50 64 31.5 22.4 25 28 72 31.5 36 32 56 70 35.5
3 3 3 3.2 3.5 3 3.2 3.2 3.5 3 3.5 3.5 3.5 3.8 3.5 3.7 4 3.5 4 3.5
1.5 2 2.5 2.6 4.5 1 1.2 2.8 4.5 1 1.1 1.4 1.8 4.9 1.4 2 2.3 3.3 5.5 1.5
4.5 5 5.5 5.8 8 4 4.4 6 8 4 4.6 4.9 5.3 8.7 4.9 5.7 6.3 6.8 9.5 5
0.7 0.7 0.7 0.8 1 0.5 0.7 0.8 0.8 0.5 0.7 0.7 0.7 1 0.7 0.7 0.8 0.8 1 0.7
0.055 0.0739 0.0957 0.1198 0.2869 0.0296 0.0464 0.1104 0.2488 0.0279 0.0568 0.0721 0.0918 0.3377 0.0642 0.1164 0.1744 0.148 0.4338 0.0584
規格 ①
401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420
D1
D2
t
s3
h
b
單重≈kg
71 80 100 112 71 80 100 112 160 71 80 90 100 125 180 80 90 100 125 90
28 31.5 40 56 35.5 40 40 63 82 28 31.5 35.5 50 63 92 40 45 36 71 50
4 4 4 4 4 4 4.2 4 4.3 4.5 4.5 4.5 4.2 4.5 4.8 4.5 4.5 4.8 4.5 4.5
1.5 1.9 3 3.4 1.5 2 2.8 3.5 5.6 1.3 1.6 2.1 2.9 3.7 6.2 1.7 2.1 2.5 3.8 2.2
5.5 5.9 7 7.4 5.5 6 7 7.5 9.9 5.8 6.1 6.6 7.1 8.2 11 6.2 6.6 7.3 8.3 6.7
0.7 0.7 0.8 0.8 0.7 0.7 0.8 0.8 1 0.7 0.7 0.8 0.8 0.8 1 0.7 0.8 0.8 0.8 0.8
0.1049 0.1333 0.207 0.2319 0.0932 0.1183 0.2174 0.2114 0.5004 0.118 0.15 0.1897 0.1941 0.3232 0.7084 0.1331 0.1685 0.2574 0.2935 0.1553
規格 ①
421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440
D1
D2
t
s3
h
b
單重≈kg
100 125 140 80 90 100 125 160 200 80 90 100 112 125 140 220 90 100 112 125
40 50 71 40 45 50 63 80 100 45 50 40 45 71 56 100 45 50 56 50
5 5.3 5 5 5 5 5.3 5.3 5.5 5 5 5.6 5.6 5.3 6 6 5.6 5.6 5.6 6
2.3 3.1 4.2 1.6 2 2.5 3.2 5.2 7.5 1.6 2.1 2.1 2.7 3.3 3.4 8 1.8 2.2 2.7 3
7.3 8.4 9.2 6.6 7 7.5 8.5 10.5 13 6.6 7.1 7.7 8.3 8.6 9.4 14 7.4 7.8 8.3 9
0.8 0.8 1 0.7 0.8 0.8 0.8 1 1.2 0.7 0.8 0.8 0.8 0.8 1 1.2 0.8 0.8 0.8 0.8
0.2588 0.4287 0.4485 0.148 0.187 0.231 0.381 0.627 1.017 0.135 0.173 0.29 0.363 0.346 0.609 1.420 0.21 0.259 0.325 0.485
規格 ①
441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460
D1
D2
t
s3
h
b
單重≈kg
140 160 180 225 100 140 250 112 125 160 180 200 250 100 112 125 140 160 180 200
71 80 90 112 40 60 127 56 63 63 100 100 100 50 45 71 56 70 71 100
6 6 6 6.5 6 6 7 6.3 6.3 6.7 6.7 6.7 7 6.3 7 6.3 7 7 7.5 7.1
3.4 4.5 5.7 7.1 2.2 4 7.8 2.4 3 4.4 4.8 6.3 9 2.2 2.2 3.1 3.4 4.5 4.5 6
9.4 10.5 11.7 13.6 8.2 10 14.8 8.7 9.3 11.1 11.5 13 16 8.5 9.2 9.4 10.4 11.5 12 13.1
1 1 1 1.2 0.8 1 1.2 0.8 0.8 1 1 1.2 1.2 0.8 0.8 0.8 1 1 1 1.2
0.538 0.71 0.899 1.526 0.311 0.592 2.001 0.365 0.453 0.893 0.925 1.239 2.265 0.291 0.454 0.411 0.71 0.893 1.264 1.313
規格 ①
461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480
D1
D2
t
s3
h
b
單重≈kg
112 125 140 180 200 125 140 200 224 125 140 160 180 224 125 140 160 180 220 160
56 63 71 90 112 71 56 80 112 63 71 80 80 112 71 80 63 71 90 80
7 7 7 7.5 7.5 7 8 8 8 8 8 8 8 8.5 8 8 9 9 9 9
2.2 2.8 3.5 4.7 5.4 2.9 2.9 6 6.7 2.3 2.9 4 5 6.2 2.4 3 3.3 4.1 6.5 3.3
9.2 9.8 10.5 12.2 12.9 9.9 10.9 14 14.7 10.3 10.9 12 13 14.7 10.4 11 12.3 13.1 15.5 12.3
0.8 0.8 1 1 1.2 0.8 1 1.2 1.2 0.8 1 1 1 1.2 0.8 1 1 1 1.2 1
0.406 0.503 0.628 1.123 1.269 0.457 0.812 1.656 1.855 0.575 0.718 0.947 1.282 1.971 0.521 0.651 1.200 1.517 2.235 1.065
規格 ①
481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500
D1
D2
t
s3
h
b
單重≈kg
180 200 250 140 160 180 200 250 280 160 180 200 250 315 160 180 224 250 315 180
90 90 140 71 63 90 80 100 140 90 90 100 125 125 90 100 90 140 160 90
9 9 9 9 10 9 10 10.5 10 9 10 10 10 11.5 10 10 11 10.5 11 11
4.2 5.5 7.5 2.8 3 4.7 4.6 6.3 8.3 3.9 3.9 5 7.6 8.7 3.2 4.1 5.6 6.8 10 3.7
13.2 14.5 16.5 11.8 13 13.7 14.6 16.8 18.3 12.9 13.9 14.9 17.6 20.2 13.2 14.1 16.6 17.3 21 14.7
1 1.2 1.2 1 1 1 1.2 1.2 1.5 1 1 1.2 1.2 1.5 1 1 1.2 1.2 1.5 1
1.348 1.769 2.379 0.807 1.333 1348 2.071 3.397 3.623 0.97 1.497 1.849 2.889 5924 1.078 1.38 2.852 2.776 4.99 1.647
規格 ①
501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520
D1
D2
t
s3
h
b
單重≈kg
200 224 250 315 200 224 250 355 200 224 250 355 200 225 280 224 250 280 250 280
100 112 100 160 100 125 100 180 100 112 125 200 112 90 122 112 125 140 140 140
11 11 12 11.5 12 11.5 13 13 12.5 13 13 13 12.5 14 14 14 14 14 14 15
4.5 5.7 6 9.8 5 5.2 5.3 9.7 3.9 4.4 5.4 10 4 4.2 6.5 4.4 5.5 6.8 5.7 6.2
15.5 16.7 18 21.3 16 16.7 18.3 22.7 16.4 17.4 18.4 23 16.5 18.2 20.5 18.4 19.5 20.8 19.7 21.2
1.2 1.2 1.2 1.5 1.2 1.2 1.2 1.5 1.2 1.2 1.2 1.5 1.2 1.2 1.5 1.2 1.2 1.5 1.2 1.5
2.034 2.55 3.882 5.218 2.218 2.449 4.205 7.5 2.31 3.015 3.755 6.891 2.115 3.668 5.48 3.246 4.044 5.073 3.701 5.435
規格 ①
521 522 523 524 525 526 527 528 529 850 851 852 853 854 855 856 857 858 859 860
D1
D2
t
s3
h
b
單重≈kg
280 250 315 280 315 315 400 315 400 28 30 32 32 32 35 40 40 45 45 45
140 140 125 140 160 160 200 180 224 12 15 10 10 14 20 20 25 20 25 25
16 16 18 18 18 20 20 20 20 1.5 2 2 3 3 2 2 2.5 2.2 2.5 3
5.8 4.8 6.4 5.1 6.4 5.9 9.6 6.1 10 0.8 0.6 0.9 0.7 0.7 0.8 1 0.8 1.1 1 1
21.8 20.8 24.4 23.1 24.4 25.9 29.6 26.1 30 2.3 2.6 2.9 3.7 3.7 2.8 3 3.3 3.3 3.5 4
1.5 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.5 / / / / / / / / / / /
5.797 4.23 9.273 6.522 8.166 9.074 14.789 8.236 13.535 0.006 0.008 0.011 0.017 0.015 0.01 0.015 0.015 0.022 0.022 0.026
規格 ①
861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880
D1
D2
t
s3
h
b
單重≈kg
50 50 55 55 60 60 60 60 65 65 70 70 70 80 80 80 80 80 80 90
20 30 24 25 20 26 30 30 32 35 26 28 40 26 28 32 36 40 50 25
2.2 3 3 2.5 2.5 3.8 3 3.5 3 3.5 5 3.8 4 4.3 5 7 3.7 4 5 5
1.3 1 1.4 1.5 1.5 1.4 1.5 1.5 1.5 1.5 1.1 1.8 1.5 1.8 1.5 1 2 2 1.5 2
3.5 4 4.4 4 4 5.2 4.5 5 4.5 5 6.1 5.6 5.5 6.1 6.5 8 5.7 6 6.5 7
/ / / / / / / / / / / / / / / / / / / /
0.029 0.03 0.045 0.037 0.048 0.067 0.05 0.058 0.058 0.065 0.13 0.098 0.084 0.151 0.176 0.232 0.117 0.119 0.12 0.231
規格 ①
881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899 900
D1
D2
t
s3
h
b
單重≈kg
90 90 90 90 90 100 100 100 100 100 110 110 120 120 120 120 120 130 130 130
26 32 40 50 50 36 40 50 50 60 50 60 40 44 60 70 70 36 40 60
4.5 4 4.5 5 6 4.8 6 5 6 7 5 7 6 10 6 7 8 10 10 6
2.2 2.3 2.5 2 2 2.5 2.2 2.5 2.5 2 3 2.5 2.8 2.2 3 2.5 2.5 2.5 2.5 3.5
6.7 6.3 7 7 8 7.3 8.2 7.5 8.5 9 8 9.5 8.8 12 9 9.5 10.5 12.5 12.5 9.5
/ / / / / / / / / / / / / / / / / / / /
0.206 0.175 0.181 0.172 0.208 0.258 0.312 0.232 0.277 0.277 0.296 0.368 0.474 0.768 0.4 0.41 0.468 0.985 0.938 0.492
規格 ①
901 902 903 904 905 906 907 908 909 910 911 912 913 914 915 916 917 918 919 920
D1
D2
t
s3
h
b
單重≈kg
130 140 140 140 150 150 150 160 160 160 165 180 180 180 180 200 200 200 200 220
70 36 70 80 60 70 80 55 80 90 45 36 60 90 100 55 60 100 100 60
8 7 7 8 10 7 9 7 8 10 8 17 10 9 10 10 12 10 12 11
3 3 3.5 3 3 4 3.5 4 4 3.5 4.2 2.5 3.8 4.5 4 5 4 5 4 5.4
11 10 10.5 11 13 11 12.5 11 12 13.5 12.2 19.5 13.8 13.5 14 15 16 15 16 16.4
/ / / / / / / / / / / / / / / / / / / /
0.591 0.865 0.635 0.641 1.17 0.761 0.893 0.97 0.947 1.08 1.24 3.26 1.78 1.35 1.38 2.29 2.7 1.85 2.22 3.03
規格 ①
921 922 923 924 925 926 927 928 929 930 931 932 933 934 935 936 937 938 939 940
D1
D2
t
s3
h
b
單重≈kg
220 250 250 250 280 280 280 280 280 300 300 300 300 30 35 40 45 50 50 55
100 70 100 100 80 85 112 122 122 100 112 122 122 15 15 20 25 20 25 16
10 13 12 14 16 17 18 16 14 20 20 18 20 1 1.5 1 1.5 2 1.5 2
6 5.5 6 6 5.5 5.3 5 6.5 6.5 5 5 6 6 1 1 1.5 1.5 1.5 1.5 1.5
16 18.5 18 20 21.5 22.3 23 22.5 20.5 25 25 24 26 2 2.5 2.5 3 3.5 3 3.5
/ / / / / / / / / / / / / / / / / / / /
2.37 4.68 3.88 4.53 7.1 7.45 7.3 6.15 5.38 9.86 9.55 8.33 9.32 0.004 0.009 0.008 0.013 0.026 0.017 0.034
規格 ①
941 942 943 944 945 946 947 948 949 950 951 952 953 954 955 956 957 958 959 960
D1
D2
t
s3
h
b
單重≈kg
55 60 60 65 70 70 70 80 80 90 100 100 110 110 120 120 120 130 130 140
25 25 30 30 25 30 30 35 40 40 40 50 50 60 50 60 60 38 60 60
2 2 1.5 2.5 3 2 3 3 2 2.5 4 2.5 3 4 5 3 4 5 3.5 6
1.5 2 2 2 2.4 2.5 2 2.5 3 3.5 3 3.5 4 3.5 3.5 4.5 4 3.4 5 4
3.5 4 3.5 4.5 5.4 4.5 5 5.5 5 6 7 6 7 7.5 8.5 7.5 8 8.4 8.5 10
/ / / / / / / / / / / / / / / / / / / /
0.03 0.036 0.025 0.051 0.079 0.049 0.074 0.096 0.059 0.1 0.207 0.111 0.178 0.21 0.367 0.2 0.266 0.475 0.287 0.582
規格 ①
961 962 963 964 965 966 967 968 969 970 971 972 973 974 975
D1
D2
t
s3
h
b
單重≈kg
140 150 150 150 160 160 180 180 200 200 200 220 220 250 250
70 50 60 70 70 80 80 90 80 90 100 90 100 100 100
3.5 6 6 4 7 4 8 5 8 9 5 9 6 7 10
5 4 4.5 5.5 4.5 6 5 7 6 5.5 7.5 6.5 8 9 7.5
8.5 10 10.5 9.5 11.5 10 13 12 14 14.5 12.5 15.5 14 16 17.5
/ / / / / / / / / / / / / / /
0.317 0.739 0.699 0.434 0.894 0.473 1.28 0.743 1.66 1.77 0.924 2.24 1.42 2.26 3.24
①,彈墊編号：850~975 在新設計時不得使用。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
類似标準及供貨信息
1 [德标]
DIN 2092 - 2006		 碟形彈簧, 計算
Disc springs - Calculation
2 碟簧 1型和3型 [俄标]
GOST 3057 - 1990		 碟簧 1型和3型
Disk Springs - Type 1 and Type 3
© 易緊通 服務熱線：4006-164580（免長途費）
