A型扣壓式膠管接頭 JB 1885 (A) - 1977

選擇規格尺寸 點擊↓

4

6

8

10

13

16

19

22

25

32

38

45

51

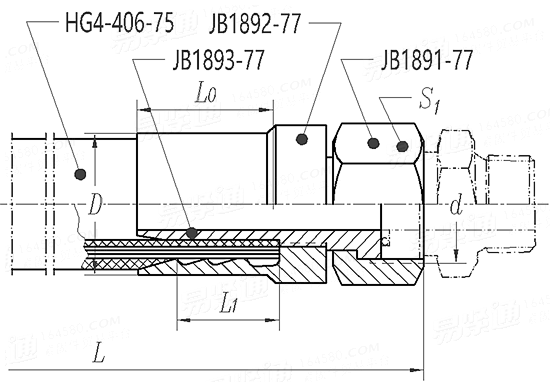

JB 1885 (A) - 1977 A型扣壓式膠管接頭

尺寸單位: mm
機械行業JB 1885 (A) - 1977 JB1885 1885JB A型扣壓式膠管接頭
JB 1885 (A) - 1977 A型扣壓式膠管接頭
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 毛坯直徑
膠管内徑
4 6 8 10 13 16 19 22 25 32 38 45 51
公稱通徑
工作壓力（kg f/cm2）— I
工作壓力（kg f/cm2）— II
工作壓力（kg f/cm2）— III
膠管鋼絲層外徑, I型, 公稱
膠管鋼絲層外徑, I型, 最大值
膠管鋼絲層外徑, I型, 最小值
膠管鋼絲層外徑, II型, 公稱
膠管鋼絲層外徑, II型, 最大值
膠管鋼絲層外徑, II型, 最小值
膠管鋼絲層外徑, III型, 公稱
膠管鋼絲層外徑, III型, 最大值
膠管鋼絲層外徑, III型, 最小值
d
s1 扳手尺寸
L0
L1
D I
II
III
4 6 8 10 10 15 20 20 25 32 40 40 50
200 200 160 160 125 100 100 100 80 63 40 / /
/ 250 250 250 200 160 160 125 100 100 80 80 63
/ 400 320 250 250 200 200 160 125 100 100 80 80
10 12 14 16 20 23 26 29 32 39.5 45.5 / /
10.6 12.6 14.6 16.6 20.8 23.8 26.8 29.8 32.8 40.3 46.3 / /
9.4 11.4 13.4 15.4 19.2 22.2 25.2 28.2 31.2 38.7 44.7 / /
/ 13.5 15.5 17.5 21.5 24.5 27.5 30.5 33.5 41 47 54 60
/ 14.1 16.1 18.1 22.3 25.3 28.3 31.3 34.3 41.8 47.8 54.8 60.8
/ 12.9 14.9 16.9 20.7 23.7 26.7 29.7 32.7 40.2 46.2 53.2 59.2
/ 15 17 19 23 26 29 32 35 42.5 48.5 55.5 61.5
/ 15.6 17.6 19.6 23.8 26.8 29.8 32.8 35.8 43.3 49.3 56.3 62.3
/ 14.4 16.4 18.4 22.2 25.2 28.2 31.2 34.2 41.7 47.7 54.7 60.7
M12×1.25 M14×1.5 M16×1.5 M18×1.5 M22×1.5 M27×1.5 M30×1.5 M36×2 M39×2 M45×2 M52×2 M60×2 M64×2
14 17 19 22 27 32 36 41 46 55 60 70 75
18 27 27 27 31 31 35 35 39 42 46 54 62
12.5 22 22 22 25 25 28.5 28.5 31.5 34.5 37.5 44 50
15 17 19 21 25.2 28.2 31.2 34.2 38.2 46.5 52.5 / /
/ 18.7 20.7 22.7 28 31 34 37 40 48 54 61 67
/ 20.5 22.5 24.5 29.5 32.5 35.5 38.5 41.5 49.5 55.5 62.5 68.5

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
