首頁 產品與标準 JB /T 6013 (E) - 2011 柴油機 低壓金屬油管組件 技術條件 - E 型低壓油管組件 [鉸接式長三通管接頭]

柴油機 低壓金屬油管組件 技術條件 - E 型低壓油管組件 [鉸接式長三通管接頭] JB /T 6013 (E) - 2011

選擇規格尺寸 點擊↓

3

4

6

8

10

12

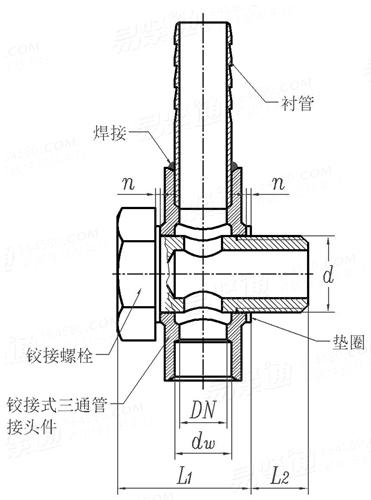

JB /T 6013 (E) - 2011 柴油機 低壓金屬油管組件 技術條件 - E 型低壓油管組件 [鉸接式長三通管接頭]

尺寸單位: mm
機械行業JB /T6013 (E) - 2011 JB6013 6013JB 柴油機 低壓金屬油管組件 技術條件 - E 型低壓油管組件 [鉸接式長三通管接頭]
JB /T 6013 (E) - 2011 柴油機 低壓金屬油管組件 技術條件 - E 型低壓油管組件 [鉸接式長三通管接頭]
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 毛坯直徑
公稱直徑
DN
3 4 6 8 10 12
dw 管外徑
d
L1
L2
n
5 6 8 10 12 14
M8×1-6g M10×1-6g M12×1.25-6g M14×1.5-6g M16×1.5-6g M18×1.5-6g
18 20 23 25 28 31
6 8 9 10 11 12
1 1 1 1 1 1.5
①,編号示例:
管子外徑為10mm 的 E 型低壓油管組件，标記為： 低壓金屬油管組件 JB/T 6013 E10

采用标準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
