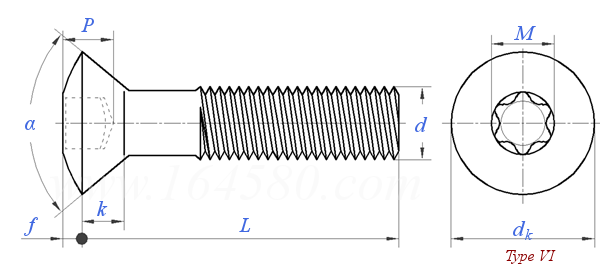

ASME B 18.6.3 (T8-VI) - 2013 梅花槽半沉頭螺釘 VI型【表7&8】

尺寸單位: inch
美标ASME B18.6.3 (T8-VI) - 2013 ASME18.6.3 梅花槽半沉頭螺釘 VI型【表7&8】
ASME B 18.6.3 (T8-VI) - 2013 梅花槽半沉頭螺釘 VI型【表7&8】
掃一掃分享
螺紋尺寸
d
2# 3# 4# 5# 6# 8# 10# 12#
d 公稱
L
dk 最大值
最小值
k 參考
f 參考
M 參考
P 最大值
最小值
槽号
α 最大值
最小值
0.0860 0.0990 0.1120 0.1250 0.1380 0.1640 0.1900 0.2160
1/8 1/8 3/16 3/16 3/16 1/4 5/16 3/8
0.162 0.187 0.212 0.237 0.262 0.312 0.362 0.412
0.144 0.167 0.191 0.215 0.238 0.285 0.333 0.380
0.051 0.059 0.067 0.075 0.083 0.100 0.116 0.132
0.029 0.033 0.037 0.041 0.045 0.052 0.060 0.068
0.069 0.094 0.094 0.111 0.132 0.155 0.178 0.200
0.022 0.025 0.033 0.055 0.055 0.071 0.090 0.090
0.017 0.022 0.028 0.045 0.045 0.055 0.070 0.070
T6 T8 T8 T10 T15 T20 T25 T27
82° 82° 82° 82° 82° 82° 82° 82°
80° 80° 80° 80° 80° 80° 80° 80°
螺紋尺寸
d
1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4
d 公稱
L
dk 最大值
最小值
k 參考
f 參考
M 參考
P 最大值
最小值
槽号
α 最大值
最小值
0.2500 0.3125 0.3750 0.4375 0.5000 0.5625 0.6250 0.7500
7/16 1/2 9/16 5/8 3/4 / / /
0.477 0.597 0.717 0.760 0.815 0.932 1.050 1.285
0.442 0.556 0.670 0.715 0.765 0.878 0.990 1.215
0.153 0.191 0.230 0.223 0.223 0.260 0.298 0.372
0.079 0.099 0.117 0.122 0.131 0.150 0.169 0.206
0.221 0.266 0.312 0.352 0.352 0.446 0.446 0.529
0.105 0.125 0.155 0.150 0.169 0.190 0.190 0.230
0.085 0.105 0.130 0.130 0.150 0.165 0.165 0.210
T30 T40 T45 T50 T50 T55 T55 T60
82° 82° 82° 82° 82° 82° 82° 82°
80° 80° 80° 80° 80° 80° 80° 80°
①,若以小數規定公稱直徑,應省略小數前和小數點後第四位的零。
②,機械螺釘的螺紋長度: 1)螺紋規格≤5#: 公稱長度≤3倍公稱直徑的應為滿扣產品,頭下螺紋肩距≤1倍螺距。 公稱長度>3倍公稱直徑到 1-1/8 in 的,允許頭下肩距最大不超過2倍螺距。 若無其他規定,長螺釘的最小螺紋長度為1 in 。 2)螺紋規格≥6#: 公稱長度≤3倍公稱直徑的應為滿扣產品,頭下螺紋肩距≤1倍螺距。 公稱長度>3倍公稱直徑到 2 in 的,允許頭下螺紋肩距最大不超過2倍螺距。 若無其他規定,長螺釘的最小螺紋長度為 1.5 in 。
替代列表
注:技術數據僅供參考,請以官方原件為準!
