内六角花形半沉頭螺釘 GB 2674 - 1986

選擇規格尺寸點擊↓

M10

M12

(M14)

M16

M20

括号内尺寸為非優選

尺寸單位: mm

國标GB 2674 - 1986 GB2674 2674GB 内六角花形半沉頭螺釘

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

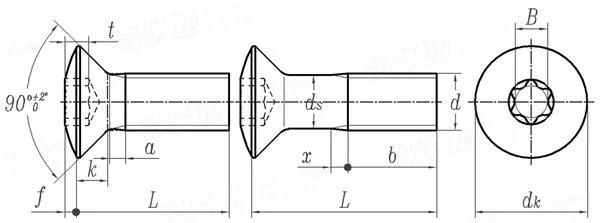

螺紋規格
d

M10

M12

(M14)

M16

M20

P	螺距
a	最大值
b	最小值
d_k	理論	最大值
	實際	最大值=公稱
		最小值
f	≈
k	最大值=公稱
槽号	槽号
t	最大值
	最小值
B	最大值
x	最大值

1	1.25	1.5	1.75	2	2	2.5
2	2.5	3	3.5	4	4	5
38	38	38	48	48	48	48
12.6	17.3	20	24	28	32	40
11.3	15.8	18.3	22	25.5	29	36
10.9	15.4	17.8	21.5	25	28.5	35.4
1.4	2	2.3	3	3.5	4	5
3.3	4.65	5	6	7	8	10
T30	T40	T50	T55	T55	T60	T80
1.8	2.5	2.7	3.5	3.7	4.1	6
1.4	2.1	2.3	3.02	3.22	3.62	5.42
4.15	5	6.62	8.2	8.2	9.8	13
2.5	3.2	3.8	4.2	5	5	6.3

螺紋長度b

①,ds約等于螺紋中徑或等于螺紋大徑

替代列表

GB /T 2674 - 1986 GB /T 2674 - 2004 GB /T 2674 - 2017

等效标準

國标 GB	國際 ISO	德标 DIN
GB /T 2674	ISO 14584	DIN EN ISO 14584

以上有部分标準可能為近似等效，如有異議以标準原件為準

工藝相關

緊固件 - 外螺紋零件末端（ISO 4753:2011, MOD）

緊固件驗收檢查（ISO 3269:2000 IDT）

GB /T 90.2

緊固件标志與包裝

GB /T 5779.1

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

技術條件和引用标準

材料

鋼

螺紋	公差
	标準
機械性能	等級
	标準
公差	產品等級
	标準
表面處理
表面缺陷
驗收及包裝
-

6 g

GB 196-81、GB 197-81

4.8

GB 3098.1-82

GB 3103.1-82

① 不經處理；② 鍍鋅鈍化 GB 5267-85

GB 5779.1-86

GB 90-85

注：允許的最大硬度為 HV255。

引用參考

GB /T 1172

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
